СНИМИТЕ ИОННЫЙ ГЕНЕРАТОР В СБОРЕ (для моделей с ионным генератором)
СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением)
СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением)
СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации)
СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
Защитная Накладка Панели Приборов -- Разборка |

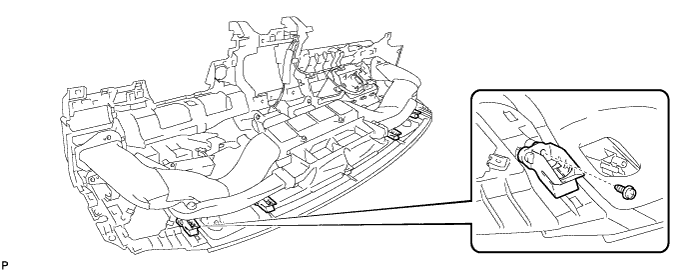

| 1. СНИМИТЕ ШТИФТ №1 ПАНЕЛИ ПРИБОРОВ |
Выверните 4 винта <C> и снимите 4 штифта панели приборов № 1.

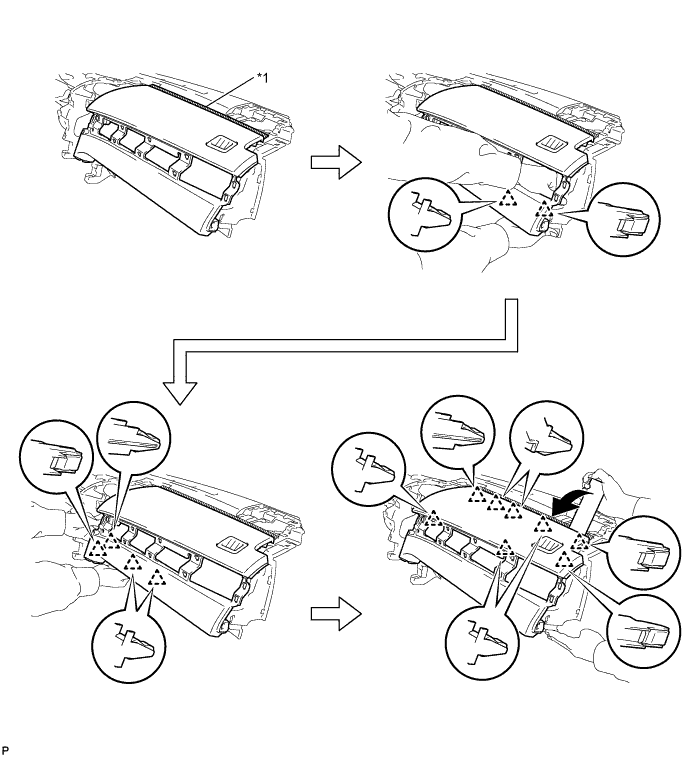

| 2. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА |
- ПРЕДОСТЕРЕЖЕНИЕ:
- При помещении передней подушки безопасности пассажира на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.
Выверните 2 винта.
 |
Отклоните защитную накладку панели приборов в сборе и освободите 3 крепления.
 |
Освободите 3 крепления и снимите фронтальную подушку безопасности переднего пассажира в сборе с защитной накладки панели приборов в сборе.
 |
| 3. СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (кроме моделей с левосторонним рулевым управления и ионным генератором) |
Снимите фиксатор.
 |
Выверните 3 винта <C> и снимите воздуховод № 1 соединения отопителя и воздуховода с дефлектором.
| 4. СНИМИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с левосторонним рулевым управления и ионным генератором) |
Снимите фиксатор.
 |
Выверните 3 винта <C>.
Отцепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе от ионного генератора в сбое и снимите его.
| 5. СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (для моделей с левосторонним рулевым управлением) |
Снимите фиксатор.
 |
Выверните 3 винта <C> и снимите воздуховод № 3 соединения отопителя и воздуховода с дефлектором.
| 6. СНИМИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Снимите фиксатор.
 |
Выверните 3 винта <C>.
Отцепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе от ионного генератора в сбое и снимите его.

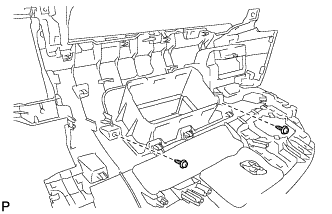

| 7. СНИМИТЕ ИОННЫЙ ГЕНЕРАТОР В СБОРЕ (для моделей с ионным генератором) |
Выверните 3 винта и снимите ионный генератор в сборе.
 |
| 8. СНИМИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ |
Выверните винт <C>.
 |
Освободите 2 захвата и снимите воздуховод бокового сопла оттаивателя № 1.
| 9. СНИМИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 |
Выверните винт <C>.
 |
Освободите 2 захвата и снимите воздуховод бокового сопла оттаивателя № 2.
| 10. СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Расцепите 8 зажимов и снимите антенный шнур.
| 11. СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Расцепите 10 зажимов и снимите антенный шнур.
| 12. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Выверните 3 винта <C>.
 |
Освободите 2 направляющих и снимите сопло оттаивателя в сборе.
| 13. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации) |
Выверните 2 винта.
 |
Освободите 2 зажимов и снимите антенну системы навигации в сборе.

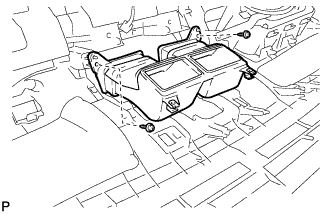

| 14. СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Выверните 2 винта <C> и снимите воздуховод № 2 соединения отопителя и воздуховода с дефлектором.
 |
| 15. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
Выверните 2 винта <C>.
 |
Наклейте защитную клейкую ленту в местах, показанных на рисунке.
Обозначения на рисунке *1 Защитная клейкая лента - -
Освободите 6 фиксаторов для нижней части облицовки панели управления № 2 в сборе, как показано на рисунке.
С помощью съемника молдингов освободите 8 фиксаторов и снимите облицовку панели управления № 2 в сборе, как показано на рисунке.
