Защитная накладка панели приборов установка. Camry ASV50

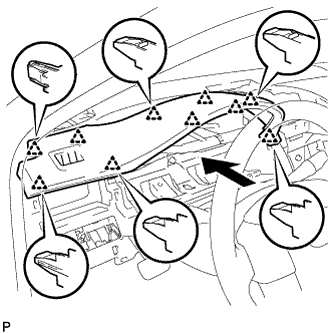

Временно установите защитную накладку панели приборов, закрепив ее 5 направляющими, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Не повредите защитную накладку панели приборов.

2. Не допускайте касания жгутами проводов соседних деталей.


Установите 2 фиксатора.

Вверните 3 болта <B> и заверните гайку <E> или <F>.

Вверните 2 болта <A> подушки безопасности пассажира.

Момент затяжки:

20 N*m{204 kgf*cm, 15 ft.*lbf}

Установите лампу освещения перчаточного ящика в сборе, как показано на рисунке.

Введите в зацепление все зажимы.

Подсоедините все разъемы.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Подсоедините разъем.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

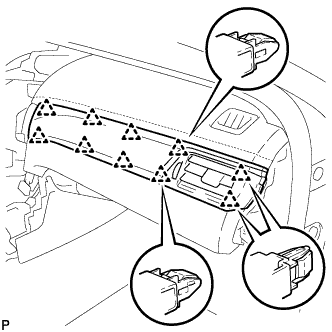

Установите облицовку панели приборов № 1 в сборе и закрепите ее 10 фиксаторами, как показано на рисунке.

Для моделей с левосторонним рулевым управлением и интеллектуальной системой посадки и запуска:

1. Подсоедините разъем.

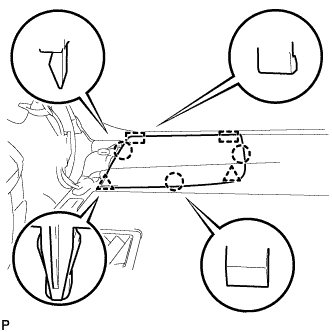

Установите нижнюю отделочную накладку панели приборов в сборе и введите в зацепление 3 фиксатора и направляющую.

Введите в зацепление фиксатор и 4 направляющих, как показано на рисунке.

Установите вставку вещевого ящика в облицовке туннеля пола, закрепив ее 2 винтами <C>.

Для моделей с правосторонним рулевым управлением:

1. Подсоедините датчик температуры в салоне, закрепив его 2 захватами..

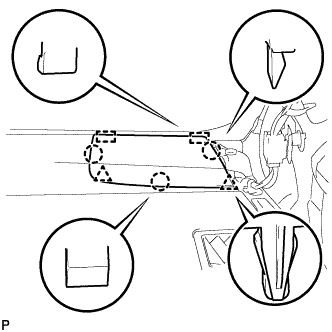

Введите в зацепление фиксатор и 4 направляющих, как показано на рисунке.

Установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 и закрепите ее 2 винтами <C>.

Для моделей с левосторонним рулевым управлением:

1. Подсоедините датчик температуры в салоне, закрепив его 2 захватами..


Введите в зацепление 2 направляющие.

Установите панель динамика панели приборов № 3 в сборе и закрепите ее 2 захватами и 2 фиксаторами.

Подсоедините разъем.

Закрепите передний динамик № 3 в сборе 2 винтами.

ПРИМЕЧАНИЕ:

Не прикасайтесь к диффузору динамика.

УКАЗАНИЕ:

Затягивайте винты в порядке, указанном на рисунке.

Подсоедините разъем.

Установите заглушку отверстия для динамика № 1 в сборе и введите в зацепление 6 фиксаторов.

Подсоедините разъем.

Закрепите передний динамик № 2 в сборе 2 винтами.

ПРИМЕЧАНИЕ:

Не прикасайтесь к диффузору динамика.

УКАЗАНИЕ:

Затягивайте винты в порядке, указанном на рисунке.

Введите в зацепление 2 направляющие.

Установите панель динамика панели приборов № 1 в сборе и закрепите ее 3 захватами и 2 фиксаторами.

Снимите защитную крышку.

Убедитесь, что фиксатор обивки стойки ветрового стекла не поврежден.

ПРИМЕЧАНИЕ:

В случае повреждения замените фиксатор обивки новым.

Установите фиксатор обивки стойки ветрового стекла на обивку левой стойки ветрового стекла.

УКАЗАНИЕ:

При установке фиксатора обивки стойки ветрового стекла ориентируйте его, как показано на рисунке.

Введите в зацепление 2 направляющих, как показано на рисунке.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами.

Установите воздуховод с дефлектором панели приборов № 3 в сборе и введите в зацепление 10 фиксаторов.

Введите в зацепление 2 фиксатора и 4 направляющие.

Вверните 3 винта <С>.

Закройте нижнюю дверцу панели приборов.

Установите нижнюю панель панели приборов в сборе и закрепите болтом <B> и винтами <C>.

Подсоедините разъем.

Установите нижнюю крышку панели приборов № 2, закрепив ее 2 направляющими и 4 захватами.

Введите в зацепление 3 направляющих, как показано на рисунке.

Установите правую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Подсоедините все разъемы.

Введите в зацепление 6 фиксаторов на кузове автомобиля, чтобы предварительно закрепить радиоприемник в сборе с панелью управления системы кондиционирования в сборе.

Закрепите радиоприемник в сборе с панелью управления системы кондиционирования в сборе с помощью 4 болтов.

Подсоедините все разъемы.

Введите в зацепление 6 фиксаторов на кузове автомобиля, чтобы предварительно закрепить приемник системы навигации в сборе с панелью управления системы кондиционирования в сборе.

Закрепите приемник системы навигации в сборе с панелью управления системы кондиционирования в сборе с помощью 4 болтов.

Подсоедините все разъемы.

Введите в зацепление 2 фиксатора.

Установите переднюю пепельницу в сборе и закрепите ее 2 винтами <C>.

Для накладки без отверстий:

1. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.


Для накладки с 3 отверстиями для переключателей:

1. Подсоедините все разъемы.






2. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.


Подсоедините разъем.

Установите воздуховод с дефлектором панели приборов № 2 в сборе и введите в зацепление 4 фиксатора.

ПРИМЕЧАНИЕ:

При установке воздуховода с дефлектором панели приборов № 2 в сборе убедитесь, что жгут проводов не зажат между воздуховодом с дефлектором панели приборов № 2 в сборе и воздуховодом.

Установите центральную облицовку панели управления в сборе и введите в зацепление 7 фиксаторов и 2 направляющих.

Введите в зацепление 4 направляющих, как показано на рисунке.

Установите вещевой ящик в облицовке туннеля пола в сборе и закрепите его 2 болтами и 2 винтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите воздуховод № 4 вещевого ящика в облицовке туннеля пола и закрепите его захватом.

Подсоедините 2 разъема.

Введите зажим в зацепление.

Введите в зацепление 2 направляющих и 4 фиксатора, как показано на рисунке.

Установите верхний вещевой ящик в облицовке туннеля пола в сборе и закрепите 2 винтами.

Подсоедините все разъемы.

Установите верхнюю заднюю облицовку панели пола и закрепите ее 6 фиксаторами.

Установите рычаг переключения передач в положение P.

Поверните рукоятку рычага переключения передач по часовой стрелке для ее установки.

Установите обивку правой панели и закрепите ее 3 фиксаторами и 8 направляющими.

Для моделей без подушки безопасности для защиты коленей водителя:

1. Введите в зацепление 5 фиксаторов и 3 направляющие.


Для моделей с подушкой безопасности для защиты коленей водителя:

1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.


Установите панель приборов в сборе и закрепите 2 болтами <B>.

Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.

Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.

Подсоедините 2 разъема.

Сцепите зажим жгута проводов.

Установите щиток приборов в сборе и закрепите его 4 винтами.

Предварительно установите облицовку панели управления в сборе, как показано на рисунке.

Подсоедините все разъемы.

Для моделей с левосторонним рулевым управлением:

1. Введите в зацепление 3 захвата, 7 фиксаторов и 4 направляющие.


Для моделей с правосторонним рулевым управлением:

1. Введите в зацепление 4 захвата, 5 фиксаторов и 4 направляющие.


Введите в зацепление 4 фиксатора и 2 направляющие, чтобы установить центральную облицовку панели управления.

Установите воздуховод с дефлектором панели приборов № 1 в сборе и введите в зацепление 4 фиксатора.

Для моделей с интеллектуальной системой посадки и запуска:

1. Подсоедините разъем.


Установите верхнюю отделочную накладку панели приборов и закрепите ее 2 захватами и 4 фиксаторами.

Введите в зацепление 3 направляющие.

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.
