DTC B27A8 Обрыв в цепи антенны электронного ключа снаружи багажного отделения


ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания) формирует сигнал запроса и передает его в антенну электронного ключа (снаружи багажного отделения). Чтобы антенна электронного ключа (снаружи багажного отделения) могла обнаружить передатчик электронного ключа вблизи автомобиля, полученный сигнал запроса передается в пределах зоны примерно 1,0 м (3,28 фута) от двери багажного отделения. DTC B27A8 регистрируется ЭБУ сертификации (ЭБУ электронного ключа зажигания) при возникновении обрыва между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и антенной электронного ключа (снаружи багажного отделения) (между контактами CLG8 и CLG5 или CG8B и CLGB).

Код DTC
Условие обнаружения DTC
Неисправный участок
Операция подтверждения вывода DTC
B27A8
Обнаружен обрыв в цепи между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и антенной электронного ключа (снаружи багажного отделения) (CLG8 - CLG5, CG8B - CLGB) (логика диагностирования за 1 поездку*).
  1. Жгут проводов или разъем
  2. Антенна электронного ключа (снаружи багажного отделения)
  3. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
В любое время
  1. *: Выводится только при наличии неисправности.

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности
Аварийный режим работы при обнаружении неисправности
Невозможно выполнить операцию разблокировки двери багажного отделения с помощью функции посадки
-

Связанные параметры в режимах Data List и Active Test
Код DTC
Режимы Data List и Active Test
B27A8
Режим диагностики ключа может использоваться для выполнения диагностики

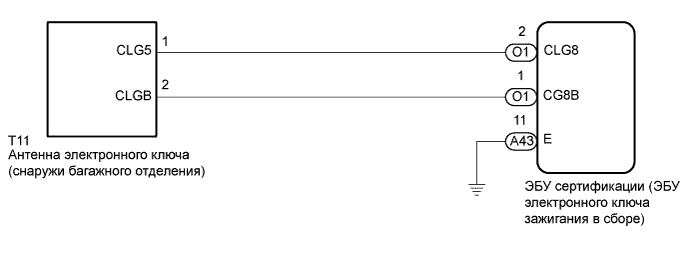

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b27a8 обрыв в цепи антенны электронного ключа снаружи багажного отделения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Интеллектуальная система посадки и запуска (при реализации функции посадки) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике интеллектуальной системы посадки и запуска (при реализации функции посадки) следует только после подтверждения нормальной работы систем передачи данных.
  2. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
    Подключите портативный диагностический прибор к разъему DLC3 и поочередно устанавливайте выключатель освещения какого-либо дверного проема во включенное и выключенное состояния с интервалом 1,5 с до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.
  3. Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к мерам предосторожности для интеллектуальной системы посадки и запуска (при реализации функции посадки) (Нажмите здесь).
  4. После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.
  5. Между выводами CLG5 и CLGB антенны электронного ключа (снаружи багажного отделения) включена антенная катушка.
1.ПРОВЕРЬТЕ СОЕДИНЕНИЕ РАЗЪЕМА

  1. Выключите зажигание.

  1. Проверьте правильность подключения разъемов к ЭБУ сертификации (ЭБУ электронного ключа зажигания) и антенне электронного ключа (снаружи багажного отделения).

    OK:
    Разъемы подсоединены должным образом.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ЭБУ СЕРТИФИКАЦИИ)

  1. Отсоедините разъем О1 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Отсоедините разъем T11 антенны электронного ключа (снаружи багажного отделения).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    O1-2 (CLG8) - T11-1 (CLG5)
    		Всегда
    		Менее 1 Ом
    O1-1 (CG8B) - T11-2 (CLGB)
    		Всегда
    		Менее 1 Ом
    O1-2 (CLG8) или T11-1 (CLG5) - масса
    		Всегда
    		10 кОм или более
    O1-1 (CG8B) или T11-2 (CLGB) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА (СНАРУЖИ БАГАЖНОГО ОТДЕЛЕНИЯ)


    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b27a8 обрыв в цепи антенны электронного ключа снаружи багажного отделения

  1. Снимите антенну электронного ключа (снаружи багажного отделения) (Нажмите здесь).

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (Антенна электронного ключа (снаружи багажного отделения))

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 (CLG5) - 2 (CLGB)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА (СНАРУЖИ БАГАЖНОГО ОТДЕЛЕНИЯ) (Нажмите здесь)
OK


4.ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

  1. Временно замените ЭБУ сертификации (ЭБУ электронного ключа зажигания) новым.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


5.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B27A8 не выводится.


NG
ЗАМЕНИТЕ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА (СНАРУЖИ БАГАЖНОГО ОТДЕЛЕНИЯ) (Нажмите здесь)
OK

КОНЕЦ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) НЕИСПРАВЕН)
