DTC B27A7 Обрыв в цепи генератора электронного ключа в багажном отделении


ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) формирует сигнал запроса и передает его во внутреннюю антенну электронного ключа № 3 в сборе (внутри багажного отделения). Чтобы внутренняя антенна электронного ключа № 3 в сборе (внутри багажного отделения) могла обнаружить передатчик электронного ключа в сборе внутри багажного отделения, сигнал от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), запрашивающий ответ от передатчика электронного ключа в сборе, передается внутрь багажного отделения. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) сохраняет код DTC B27A7, когда между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и внутренней антенной электронного ключа № 3 в сборе (внутри багажного отделения) (между контактами CLG7 и CLG6 или контактами CG7B и CLGB) обнаруживается обрыв.

Код DTC
Условие обнаружения DTC
Неисправный участок
Операция подтверждения вывода DTC
B27A7
Обнаружен обрыв в цепи между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и внутренней антенной электронного ключа № 3 в сборе (внутри багажного отделения) (CLG7 - CLG6, CG7B - CLGB) (логика диагностирования за 1 поездку*).
  1. Жгут проводов или разъем
  2. Внутренняя антенну электронного ключа № 3 в сборе (внутри багажного отделения)
  3. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
В любое время
  1. *: Выводится только при наличии неисправности.

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности
Аварийный режим работы при обнаружении неисправности
Когда передатчик электронного ключа в сборе находится внутри багажного отделения:
  1. Передатчик электронного ключа в сборе оказывается заблокированным внутри автомобиля
-

Связанные параметры в режимах Data List и Active Test
Код DTC
Режимы Data List и Active Test
B27A7
Режим диагностики ключа может использоваться для выполнения диагностики

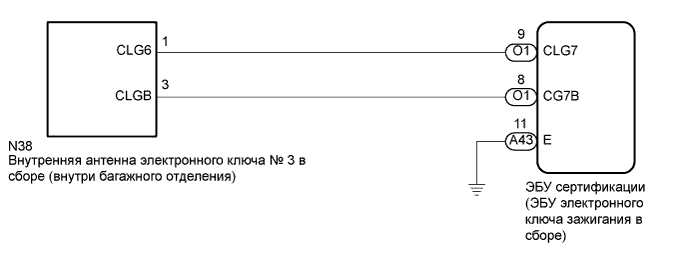

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b27a7 обрыв в цепи генератора электронного ключа в багажном отделении


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Интеллектуальная система посадки и запуска (при реализации функции посадки) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике интеллектуальной системы посадки и запуска (при реализации функции посадки) следует только после подтверждения нормальной работы систем передачи данных.
  2. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
    Подключите портативный диагностический прибор к разъему DLC3 и поочередно устанавливайте выключатель освещения какого-либо дверного проема во включенное и выключенное состояния с интервалом 1,5 с до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.
  3. Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к мерам предосторожности для интеллектуальной системы посадки и запуска (при реализации функции посадки) (Нажмите здесь).
  4. После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.
  5. Внутренняя антенна электронного ключа № 3 в сборе (внутри багажного отделения) содержит антенную катушку между контактами CLG6 и CLGB.
1.ПРОВЕРЬТЕ СОЕДИНЕНИЕ РАЗЪЕМА

  1. Выключите зажигание.

  1. Проверьте правильность подключения разъемов к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и внутренней антенне электронного ключа № 3 в сборе (внутри багажного отделения).

    OK:
    Разъемы подсоединены должным образом.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 3)

  1. Отсоедините разъем О1 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Отсоедините разъем N38 внутренней антенны электронного ключа № 3 (внутри багажного отделения).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    O1-9 (CLG7) - N38-1 (CLG6)
    		Всегда
    		Менее 1 Ом
    O1-8 (CG7B) - N38-3 (CLGB)
    		Всегда
    		Менее 1 Ом
    A43-11 (E) - масса
    		Всегда
    		Менее 1 Ом
    O1-9 (CLG7) или N38-1 (CLG6) - масса
    		Всегда
    		10 кОм или более
    O1-8 (CG7B) или N38-3 (CLGB) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРИТЬ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) (ВЫХОД НА ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 3)


  1. Подсоедините разъем О1 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).


    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b27a7 обрыв в цепи генератора электронного ключа в багажном отделении

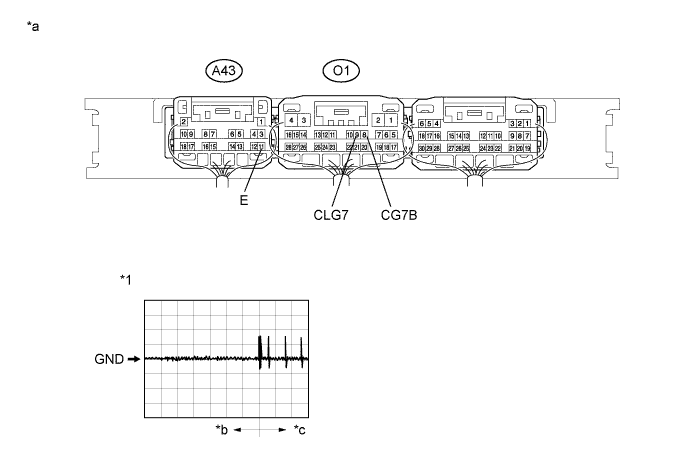

    Обозначения на рисунке
    *1
    		Осциллограмма
    		-
    		-
    *a
    		Устройство с подсоединенным жгутом проводов
    (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))
    		*b
    		До касания датчика блокировки двери водителя
    *c
    		После касания датчика блокировки двери водителя
    		-
    		-

  1. Подсоедините разъем N38 внутренней антенны электронного ключа № 3 (внутри багажного отделения).

  1. С помощью осциллографа проверьте форму сигнала.

    OK:

    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Настройки прибора
    		Заданные условия
    O1-9 (CLG7) - A43-11 (E)
    		Выполните следующие действия:
    1. Зажигание выключено
    2. Передатчик электронного ключа в сборе не находится внутри автомобиля
    3. все двери закрыты
    4. Прикосновение к датчику блокировки двери водителя отсутствует → присутствует
    		2 В / дел., 500 мс / дел.
    		Формирование импульсов (см. форму сигнала)
    O1-8 (CG7B) - A43-11 (E)
    		Выполните следующие действия:
    1. Зажигание выключено
    2. Передатчик электронного ключа в сборе не находится внутри автомобиля
    3. все двери закрыты
    4. Прикосновение к датчику блокировки двери водителя отсутствует → присутствует
    		2 В / дел., 500 мс / дел.
    		Формирование импульсов (см. форму сигнала)


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
OK


4.ЗАМЕНИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 3 В СБОРЕ (ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

  1. Временно замените внутреннюю антенну электронного ключа № 3 (внутри багажного отделения) новой или заведомо исправной (Нажмите здесь).


ДАЛЕЕ


5.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B27A7 не выводится.


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
OK

КОНЕЦ (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 3 В СБОРЕ (ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ) НЕИСПРАВНА)
