Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51
Газоразрядные Лампы Фар -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ ЛАМПУ ГАЗОРАЗРЯДНОЙ ФАРЫ |
- ПРИМЕЧАНИЕ:
- Перед заменой лампы газоразрядной фары проверьте следующее. Если неисправность обнаружена и устранена, выполните проверку снова, чтобы подтвердить результаты ремонта.
- Удостоверьтесь, что патрон высокого напряжения ЭБУ управления освещением и газоразрядная лампа фары соединены правильно.
- Убедитесь, что патрон высокого напряжения ЭБУ управления освещением и разъем газоразрядной лампы фары не повреждены.
- УКАЗАНИЕ:
- Даже если кажется, что лампа включается нормально, она может быть неисправна. Выполните все следующие операции в указанном порядке, так как в противном случае воспроизведение неисправности может быть затруднено.

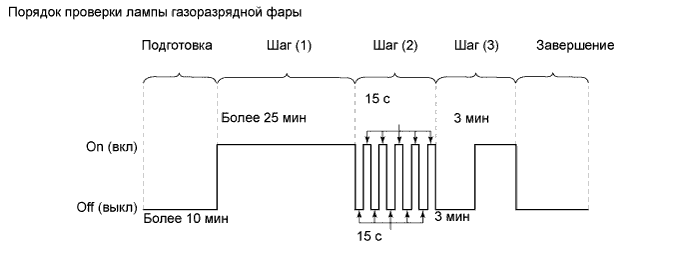

Подготовьте автомобиль следующим образом:
Перед выполнением следующей процедуры проверки лампы газоразрядных фар должны быть выключены более 10 мин, чтобы они могли достаточно остыть.- УКАЗАНИЕ:
- Так как требуется установить причину неисправности, которая не допускает включения газоразрядной лампы фары, проверку ламп следует начинать из холодного состояния.
Включите газоразрядные фары более чем на 25 мин и убедитесь, что после включения лампы светятся нормально.
- УКАЗАНИЕ:
- Оставьте фары включенными более чем на 25 мин, чтобы стабилизировалось напряжение на колбах ламп.
- Лампа газоразрядной лампы, срок службы которой близок к концу, может погаснуть в результате перехода в аварийный режим ЭБУ управления фарой, обнаружившего высокое напряжение на колбе.
Несколько раз выключите (на 15 с) и включите (также на 15 с) газоразрядные фары (5 раз для каждой фары). Убедитесь, что лампы светятся нормально.
- УКАЗАНИЕ:
- Данная проверка подтверждает возможность включения ламп из горячего состояния.
Выключите газоразрядные фары на 3 минуты, а затем включите их на 3 минуты. Убедитесь, что включенные лампы светятся нормально.
- УКАЗАНИЕ:
- Особенность ламп газоразрядных фар заключается в том, что их пусковое напряжение имеет максимальный уровень через 3 мин после гашения. В этих условиях пуск газоразрядных ламп максимально затруднен.
- Данная проверка позволяет дополнительно подтвердить включение ламп из горячего состояния.
- Нормальное положение:
- На всех этапах лампы газоразрядных ламп светятся нормально.
Снимите лампу газоразрядной фары и осмотрите колбу лампы.
- Нормальное положение:
- Внутренние стенки колбы не должны иметь вздутий, неровностей или пятен. Вместе с тем тусклый коричневый налет на внутренних стенках колбы считается допустимым.
Обозначения на рисунке *A Нормальная лампа газоразрядной фары *B Срок службы лампы газоразрядной фары истекает *1 Газоразрядная колба - -
Внутренние стенки колбы лампы
Неровности / покрытые пятнами участки
