Аудиовизуальная система (для моделей с радиоприемником с дисплеем) проверка работы системы. Camry ASV50

Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (сервисное меню) выберите "Function Check/Setting" (проверка/настройка функций).

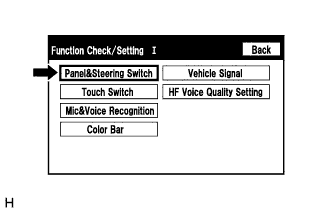

Выберите "Panel & Steering Switch" (переключатели на панели и рулевом колесе) на экране "Function Check/Setting" (проверка/настройка функций).

Режим проверки переключателей на панели и рулевом колесе

1. Приведите в действие каждый переключатель и убедитесь, что состояния переключателей отображаются правильно.


   ПРИМЕЧАНИЕ:

   При нажатии и удержании не менее 3 с переключателя "SETUP" осуществляется выход из режима диагностики.

Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (сервисное меню) выберите "Function Check/Setting" (проверка/настройка функций).

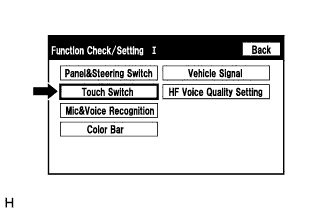

Выберите "Touch Switch" (сенсорный переключатель) на экране "Function Check/Setting I" (проверка/настройка функций).

Проверка сенсорных переключателей

1. Для проверки коснитесь любой точки открытой области дисплея при отображении окна "Touch Switch Check" (проверка сенсорного переключателя).


   УКАЗАНИЕ:

   1. В месте касания отображается знак "+".

   2. Знак "+" остается на дисплее даже после того, как вы убрали палец.


Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (сервисное меню) выберите "Function Check/Setting" (проверка/настройка функций).

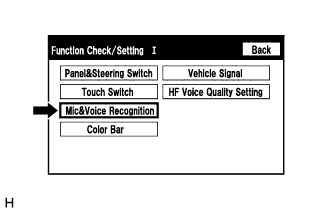

Выберите "Mic & Voice Recognition" (микрофон и распознавание голоса) на экране "Function Check/Setting I" (проверка/настройка функций).

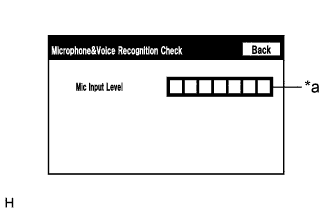

Проверка микрофона и распознавания голоса

1. Говоря в микрофон, убедитесь, что индикатор входного уровня микрофона изменяется в соответствии с голосовым сигналом.


   УКАЗАНИЕ:

   Микрофон всегда включен, когда отображается этот экран.

Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (сервисное меню) выберите "Function Check/Setting" (проверка/настройка функций).

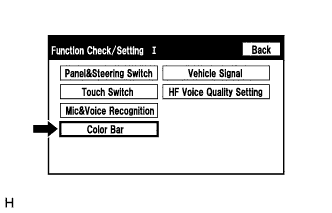

Выберите "Color Bar" в меню "Function Check/Setting I".

Режим проверки цветовых полос

1. Выберите цветовую полосу из меню "Color Bar Check Mode" (режим проверки цветовых полос).


2. Проверьте отображенный цвет.


   УКАЗАНИЕ:

   1. Весь экран приобретает цвет выбранной полосы.

   2. Прикосновение к дисплею возвращает окно "Color Bar Check Mode" (режим проверки цветовой полосы).


Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (сервисное меню) выберите "Function Check/Setting" (проверка/настройка функций).

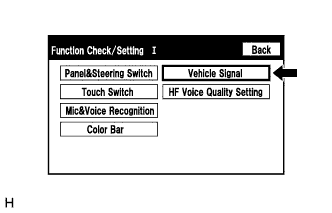

Выберите "Vehicle Signal Check" (проверка сигналов автомобиля) на экране "Function Check/Setting I".

Режим проверки сигналов автомобиля

УКАЗАНИЕ:

1. Отображаются только параметры, для которых передаются сигналы автомобиля.

2. На этом экране отображаются сигналы автомобиля, поступающие в радиоприемник с дисплеем в сборе.

3. Этот экран обновляется 1 раз в секунду по мере изменения сигналов для автомобиля.


1. Во время отображения окна "Vehicle Signal Check Mode" (режим проверки сигналов автомобиля) проверьте состояние сигналов от всех датчиков автомобиля.


Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (сервисное меню) выберите "Function Check/Setting" (проверка/настройка функций).

Выберите "HF Voice Quality Setting" (настройка качества голосового сигнала HF) на экране "Function Check/Setting I" (проверка/настройка функций I).

Настройка качества голосового сигнала громкой связи (регулировка уровня принимаемого/передаваемого голосового сигнала)

ПРИМЕЧАНИЕ:

При чрезмерном изменении уровня громкости входящей и исходящей голосовой информации качество звука может ухудшиться. Поэтому после изменения установки убедитесь, что качество входящей и исходящей голосовой информации приемлемо.

1. Если голосовой сигнал имеет низкий уровень громкости, нажимайте кнопку "вверх", а если высокий – кнопку "вниз".


   УКАЗАНИЕ:

   1. Любая настройка уровня громкости голосового сигнала сохраняется при переходе в нормальный режим.

   2. Уровень громкости голосового сигнала можно изменять в диапазоне от -5 до +5.

   3. Исходным уровнем является уровень "0".


Настройка качества голосового сигнала громкой связи (выбор характеристики качества голосового сигнала)

1. При необходимости обратитесь к таблице ниже, чтобы изменить характеристику качества голосового сигнала с помощью цифровой клавиатуры.


2. При изменении настроек введите характеристику качества голосового сигнала в соответствии с таблицей, используя цифровую клавиатуру на экране.



   Настройка

   Параметр	Целевой эффект	Характеристика качества голосового сигнала (FUJITSU TEN)	Характеристика качества голосового сигнала (Panasonic)	Характеристика качества голосового сигнала (Pioneer)	Положительные результаты изменения качества голосового сигнала	Отрицательные результаты изменения качества голосового сигнала
   Эхо	При разговоре с вами другой абонент слышит громкое эхо.	1000 2000	0001	0001 0002 0003 0004 0005	Громкость эха от собственного голоса, которое слышит другой абонент, снижается.	Когда оба абонента говорят одновременно, голос, слышимый другим абонентом, резко приглушается, пропадает и т.п.
   Полудуплекс	Когда оба абонента говорят одновременно, голос, слышимый другим абонентом, резко приглушается, пропадает и т.п.	0100 0200	0002	0010 0020 0030 0040 0050	Эффект, при котором голос другого абонента резко приглушается, пропадает и т.п., когда оба абонента говорят одновременно, ослабляется.	Громкость эха от собственного голоса, которое слышит другой абонент, увеличивается.
   Шум	Когда другой абонент слушает ваш голос, он слышит громкий шум автомобиля и т.п.	0010 0020	0004	0100 0200 0300 0400 0500	Громкость шума автомобиля и т.п., который слышит другой абонент, слушая ваш голос, снижается.	Качество голоса, слышимого другим абонентом, ухудшается.
   Качество голоса	Качество голоса, слышимого другим абонентом, является низким.	0001 0002	0003	1000 2000 3000 4000 5000	Качество голоса, слышимого другим абонентом, улучшается.	Громкость шума, который слышит другой абонент, слушая ваш голос, увеличивается.

   УКАЗАНИЕ:

   1. Чтобы проверить информацию об изготовителе радиоприемника с дисплеем в сборе, обратитесь к экрану "Unit Version Information" (сведения о версии устройства).

   2. Регулировки, которые производятся с использованием настройки характеристики качества голосового сигнала, влияют только на качество звука голоса, который слышит другой абонент. Они не позволяют изменять качество звука голоса другого абоненты, который слышите вы.

   3. По умолчанию используется значение "0000".

   4. Настройки вступят в действие при возврате к нормальному экрану.

   5. Когда имеются несколько значений для параметра настройки, чем больше значение параметра, тем сильнее эффект. Однако при усилении положительных эффектов то же самое происходит с отрицательными эффектами.

   6. При вводе значения характеристики качества голосового сигнала, которое отсутствует в таблице, настройка не вступит в действие и добиться положительного эффекта не удастся.

   7. Если в результате изменения настройки качество звука при разговорах по телефону ухудшилось, нажмите кнопку "INIT", чтобы вернуть значение "0000".


Войдите в режим диагностики (Нажмите здесь).

На экране "Service Menu" (меню обслуживания) выберите "Service Information" (информация об обслуживании).

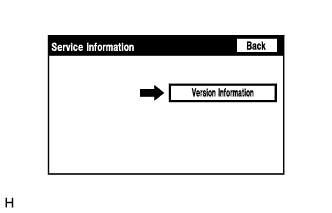

Выберите "Version Information" (сведения о версии) на экране "Service Information" (служебная информация).

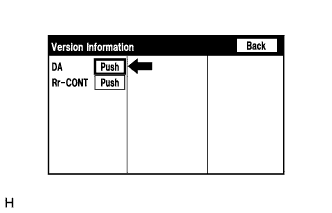

Нажмите кнопку "Push".

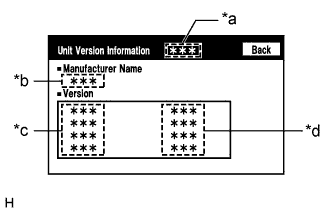

Unit Version Information (сведения о версии устройства)

УКАЗАНИЕ:

Версии и названия устройств отображаются по-разному в зависимости от изготовителя.

Проверьте архив данных об ошибках программного обеспечения.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Navigation System/ Utility / Software Error History.


5. Если в архиве данных об ошибках программного обеспечения (Software Error History) сохранена запись, запишите ее перед ремонтом радиоприемника с дисплеем в сборе.


   Описание экрана Software Error History (архив данных об ошибках программного обеспечения)

   Описание ошибки	Синхронизация	Описание
   Software Reset (сброс программного обеспечения)	Микропроцессор системы навигации	Шестнадцатеричное число
   	Микропроцессор аудиосистемы
   	Микропроцессор CAN
   No Video Signal (отсутствует видеосигнал)	Передний монитор
   	Монитор заднего вида
   MOST Cold Restart (холодный перезапуск MOST)	Всегда

   УКАЗАНИЕ:

   1. В архиве данных об ошибках программного обеспечения может храниться до 5 архивных записей. Когда возникает новая ошибка программного обеспечения, а 5 записей уже хранятся, наиболее ранние данные удаляются, и вместо них записываются новые данные.

   2. Если возникает ошибка, которая не поддерживается портативным диагностическим прибором, для записи отображается знак "-".


Удалите архив данных об ошибках программного обеспечения.

1. При удалении кодов DTC любым из перечисленных ниже способов архив данных об ошибках программного обеспечения также удаляется (Нажмите здесь).


   1. Удален с помощью портативного диагностического прибора.

   2. Удален с помощью экрана "System Check Mode" (Режим проверки системы).

   3. Удален с помощью экрана "Unit Check Mode" (Режим проверки устройства).


Проверьте архив данных об ошибках оптического диска.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Navigation System/ Utility / Optical Disc Error History.


5. Если в архиве данных об ошибках оптического диска (Optical Disc Error History) сохранена запись, запишите ее, прежде чем приступать к диагностике.


   Описание экрана Optical Disc Error History (архив данных об ошибках оптического диска)

   Дисплей	Описание
   Error Type	Отображается тип ошибки.
   Device	Отображается название неисправного устройства.
   Date	Отображаются дата и время возникновения неисправности.

   Описание экрана "Error Type" (тип ошибки)

   Error Type	Условие обнаружения	Действие
   Read Error (ошибка чтения)	Когда возникает ошибка чтения диска.	Перейдите к следующему участку предполагаемого местонахождения неисправности, указанному в таблице признаков неисправностей (Нажмите здесь)
   Disc damaged/upside down/dirty (диск поврежден / установлен рабочей стороной вверх / загрязнен)	Когда определяется, что ошибка чтения диска обусловлена какой-либо из следующих причин: Диск не может быть считан. Диск не может быть считан из-за загрязнения или царапин. Диск не может быть считан из-за загрузки рабочей стороной вверх.
   Cannot determine disc type (невозможно определить тип диска)	Вставлен диск неподдерживаемого стандарта.
   DPS error (ошибка DPS)	Когда возникает ошибка при декодировании файлов MP3/WMA.
   Some files are corrupt (некоторые файлы испорчены)	Когда файлы MP3/WMA не могут быть воспроизведены, поскольку они не поддерживаются. Несмотря на то, что файлы имеют расширение MP3 или WMA, они не могут быть воспроизведены из-за невозможности считывания информации заголовка.
   Some files cannot be found (невозможно найти некоторые файлы)	Когда воспроизводится диск без музыкальных записей. Когда отсутствуют воспроизводимые файлы MP3/WMA.
   Copy protection violation (нарушение защиты от от копирования)	Когда воспроизводится файл с защитой авторских прав, который нельзя воспроизводить.

   Описание экрана "Device" (устройство)

   Device	Устройство
   DVD-P	функция не доступна
   CD-P	Радиоприемник с дисплеем в сборе
   R-Seat DVD-P	функция не доступна

   УКАЗАНИЕ:

   1. В архиве данных об ошибках оптического диска может храниться до 7 архивных записей. Когда возникает новая ошибка оптического диска, а 7 записей уже хранятся, наиболее ранние данные удаляются, и вместо них записываются новые данные.

   2. Если возникает ошибка, которая не поддерживается портативным диагностическим прибором, для записи отображается знак "-" или пустое поле.


Удалите архив данных об ошибках оптического диска.

1. При удалении кодов DTC любым из перечисленных ниже способов архив данных об ошибках оптического диска также удаляется (Нажмите здесь).


   1. Удален с помощью портативного диагностического прибора.

   2. Удален с помощью экрана "System Check Mode" (Режим проверки системы).

   3. Удален с помощью экрана "Unit Check Mode" (Режим проверки устройства).
