Распредвал снятие. Camry ASV50

Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.

Поднимите сначала заднюю часть крышки двигателя, чтобы освободить крышку от 2 штифтов, а затем переднюю часть крышки, чтобы освободить крышку от штифта, и снимите крышку двигателя.

ПРИМЕЧАНИЕ:

Попытка одновременно освободить задние и передние фиксаторы может привести к повреждению крышки двигателя № 1.

Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.

Отсоедините электровакуумный клапан в сборе от шланга воздушного фильтра.

Отсоедините разъем датчика массового расхода воздуха и 2 зажима жгута проводов от крышки воздушного фильтра.

Отсоедините питающий шланг паров топлива от шланга воздушного фильтра.

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

Ослабьте хомут шланга и отсоедините шланг воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

Освободите 2 зажима и снимите крышку воздушного фильтра в сборе.

Отсоедините зажим жгута проводов.

Выверните 2 болта и снимите корпус воздушного фильтра в сборе.

Выверните 2 болта и снимите правую опору двигателя № 2.

Выверните 4 болта и снимите кронштейн подвижной рейки двигателя.

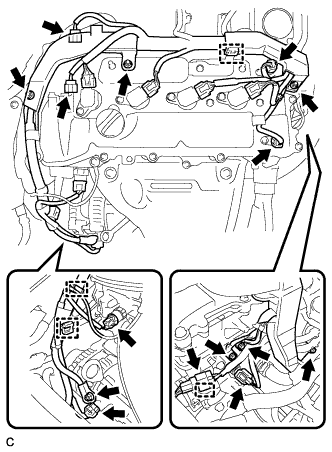

Отсоедините разъемы и зажимы.

Выверните болты, отверните гайки и отсоедините жгут электропроводки двигателя от двигателя.

Отсоедините разъемы 4 катушек зажигания.

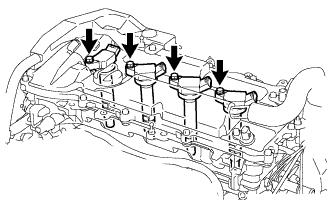

Выверните 4 болта и снимите 4 катушки зажигания.

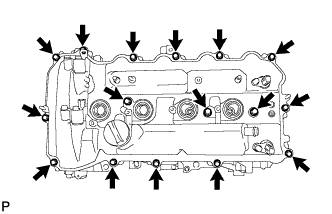

Выверните 16 болтов, снимите 3 уплотнительных шайбы и снимите крышку головки блока цилиндров с прокладкой.

Снимите 3 прокладки с крышек подшипника распредвала.

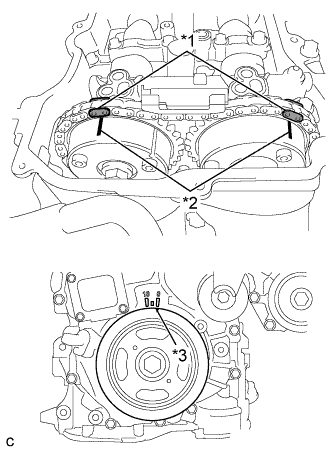

Проверните шкив коленчатого вала так, чтобы совместить метку на нем (паз) с синхронизирующей меткой "0" на крышке цепного привода газораспределительного механизма.

Убедитесь, что каждая метка на зубчатом колесе распредвала и зубчатом колесе распредвала выпускных клапанов совмещена с меткой, расположенной, как показано на рисунке. В противном случае проверните коленчатый вал на 1 оборот (360°) и совместите установочные метки, как показано на рисунке.

Краской нанесите на цепной привод метки, совпадающие с синхронизирующими метками на ведущей звездочке распределительного вала и на зубчатом колесе распредвала выпускных клапанов.

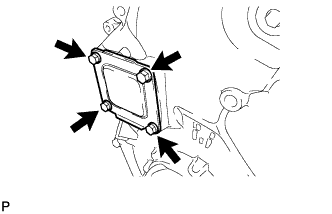

Выверните 4 болта и снимите пластину крышки цепного привода газораспределительного механизма и прокладку.

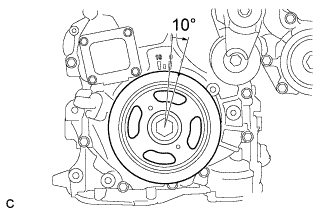

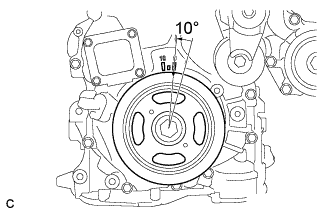

Поверните шкив коленчатого вала приблизительно на 10° по часовой стрелке.

Проверните коленчатый вал примерно на 10° против часовой стрелки.

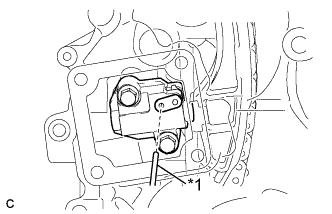

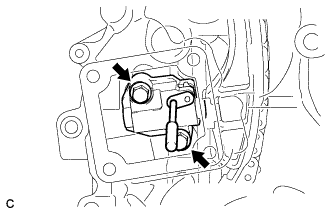

Совместите отверстия в стопорной пластине и натяжителе, и вставьте штифт в отверстие стопорной пластины, чтобы зафиксировать натяжитель.

Поверните шкив коленчатого вала приблизительно на 10° по часовой стрелке.

Выверните 2 болта и снимите натяжитель цепи с прокладкой.

ПРИМЕЧАНИЕ:

Примите меры, чтобы не уронить прокладку внутрь крышки цепного привода газораспределительного механизма.

Проверните коленчатый вал примерно на 10° против часовой стрелки.

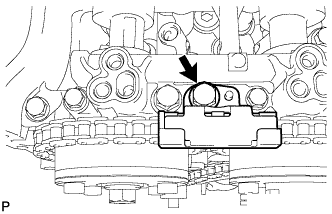

Выверните болт и снимите направляющую цепного привода газораспределительного механизма.

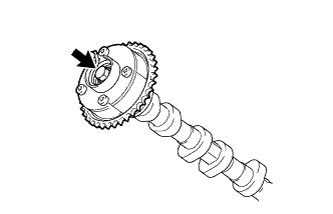

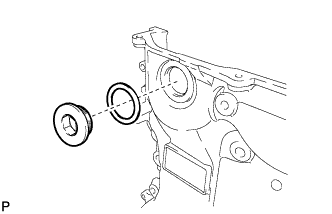

С помощью шестигранной головки на 14 мм отверните пробку и снимите прокладку.

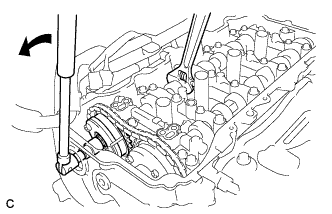

Удерживая шестигранную часть распредвала гаечным ключом, выверните болт из распредвала.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить головку блока цилиндров или трубку свечного колодца гаечным ключом.

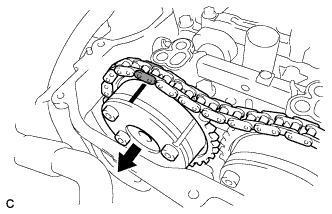

Отделите зубчатое колесо распредвала в сборе от распредвала.

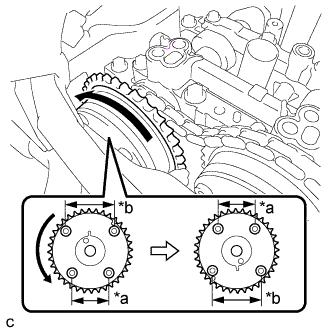

Снимите цепной привод газораспределительного механизма с зубчатого колеса распредвала в сборе и поверните зубчатое колесо распредвала в сборе примерно на 180°.

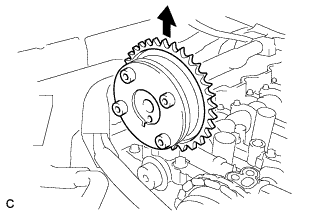

Снимите зубчатое колесо распредвала в сборе.

ПРИМЕЧАНИЕ:

Не разбирайте зубчатое колесо распредвала.

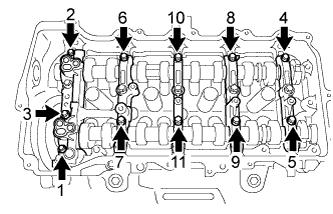

В несколько приемов выверните 11 болтов крышек подшипников в последовательности, показанной на рисунке.

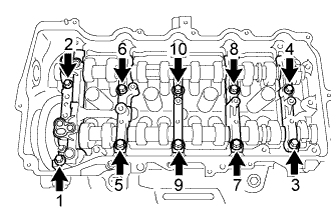

В несколько приемов выверните 10 болтов крышек подшипников в последовательности, показанной на рисунке.

Снимите 5 крышек подшипников.

УКАЗАНИЕ:

Разложите снятые детали в надлежащем порядке.

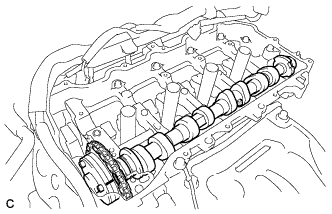

Снимите распредвал с кожуха распредвала.

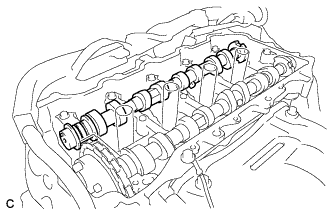

Удерживая цепь, снимите распредвал № 2 с кожуха распредвала.

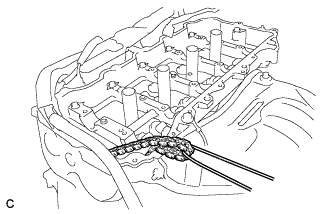

Подвесьте цепь с помощью веревки или аналогичного средства, как показано на рисунке.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не уронить цепь внутрь крышки цепного привода газораспределительного механизма.

Выверните болт фланца и снимите зубчатое колесо распредвала выпускных клапанов в сборе.

ПРИМЕЧАНИЕ:

Не разбирайте зубчатое колесо распредвала выпускных клапанов.

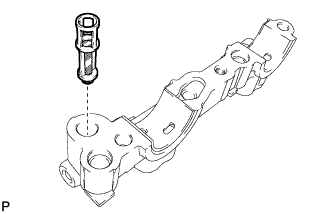

Снимите фильтр гидравлического клапана измерения фаз с крышки подшипника распредвала № 1.

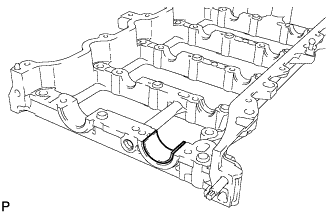

Снимите подшипник распредвала № 1.

Снимите подшипник распредвала № 2.
