Масляный насос снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Смазки Двигателя 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ДВИГАТЕЛЬ И ТРАНСМИССИЮ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

  2. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

  3. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

  4. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ

  5. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

  6. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

  7. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

  8. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ

  9. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ

  10. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

Масляный Насос -- Снятие


ПРИМЕЧАНИЕ:
Не снимайте масляный насос или перепускной клапан масляного насоса с крышки цепного привода газораспределительного механизма.


1. СНИМИТЕ ДВИГАТЕЛЬ И ТРАНСМИССИЮ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ
(Нажмите здесь).


2. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ


3. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

  1. Отсоедините разъемы 4 катушек зажигания.



    Camry ASV50 GSV50 ACV51

  1. Выверните 4 болта и снимите 4 катушки зажигания.



4. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 16 болтов, снимите 3 уплотнительных шайбы и снимите крышку головки блока цилиндров с прокладкой.



    Camry ASV50 GSV50 ACV51

  1. Снимите 3 прокладки с крышек подшипника распредвала.



5. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА


6. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА


    Camry ASV50 GSV50 ACV51.Система Смазки Двигателя 2Ar-Fe.Система Смазки.Масляный насос снятие

  1. Используя SST, зафиксируйте шкив коленчатого вала и ослабьте болт шкива. Дополнительно ослабьте болт, чтобы он был ввернут в коленчатый вал на 2–3 витка резьбы.

    Обозначения на рисунке
    *a
    		Удерживайте
    *b
    		Поверните
    SST
    09213-54015
    09330-00021
    91551-80650


    Camry ASV50 GSV50 ACV51.Система Смазки Двигателя 2Ar-Fe.Система Смазки.Масляный насос снятие

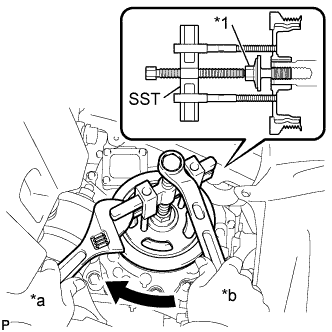

  1. С помощью SST и болта шкива снимите шкив коленчатого вала.

    Обозначения на рисунке
    *1
    		Болт шкива
    *a
    		Удерживайте
    *b
    		Поверните
    SST
    09950-50013(09951-05010,09952-05010,09953-05020,09954-05011)
    УКАЗАНИЕ:
    Нанесите смазочный материал на резьбу и конец SST.


7. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ


    Camry ASV50 GSV50 ACV51

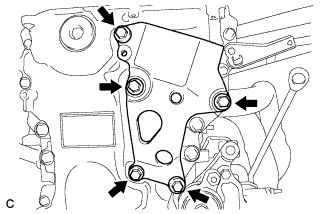

  1. Отверните 5 болтов и снимите правый кронштейн опоры двигателя.



8. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите натяжитель поликлинового ремня.



9. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 17 болтов и отверните 2 гайки.



    Camry ASV50 GSV50 ACV51

  1. Снимите крышку цепного привода ГРМ, вставив отвертку между крышкой цепного привода ГРМ и головкой блока цилиндров, кожухом распредвала и картером с ребрами жесткости, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности головки блока цилиндров, кожуха распредвала, блока цилиндров, картера с ребрами жесткости или крышки цепного привода.
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

  1. Снимите 3 прокладки с картера с ребрами жесткости.



10. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    Camry ASV50 GSV50 ACV51.Система Смазки Двигателя 2Ar-Fe.Система Смазки.Масляный насос снятие

  1. Извлеките сальник с помощью отвертки и деревянного бруска.

    Обозначения на рисунке
    *1
    		Деревянный брусок
    ПРИМЕЧАНИЕ:
    Старайтесь не повредить поверхность посадочного углубления сальника.
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.
