Задний Сальник Коленчатого Вала -- Снятие



1. СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ
(Нажмите здесь).


2. СНИМИТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Задний сальник коленчатого вала снятие

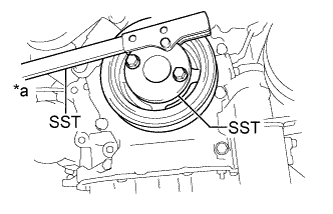

  1. Удерживайте шкив коленчатого вала с помощью SST.

    Обозначения на рисунке
    *a
    		Удерживайте
    SST
    09213-54015(91651-60855)
    09330-00021


    Camry ASV50 GSV50 ACV51

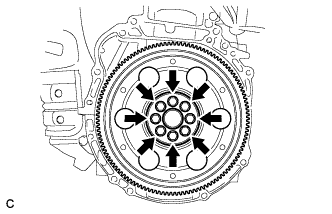

  1. Выверните 8 болтов, снимите переднюю распорную втулку ведущего диска, ведущий диск, коронную шестерню и заднюю распорную втулку ведущего диска.



3. СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Задний сальник коленчатого вала снятие

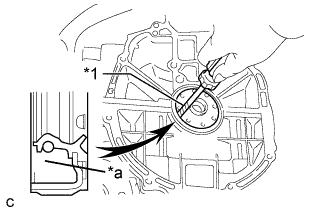

  1. С помощью ножа обрежьте кромку заднего сальника двигателя.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    *a
    		Место среза

  1. С помощью отвертки извлеките задний сальник коленчатого вала.

    ПРИМЕЧАНИЕ:
    1. Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
    2. Старайтесь не повредить поверхность посадочного углубления заднего сальника коленчатого вала и коленчатый вал.
