Задний сальник коленчатого вала снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

  2. СНИМИТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ

  3. СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА

Задний Сальник Коленчатого Вала -- Снятие



1. СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ
(Нажмите здесь).


2. СНИМИТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Ar-Fe.Двигатель.Задний сальник коленчатого вала снятие

  1. Удерживайте шкив коленчатого вала с помощью SST.

    SST
    09213-54015
    09330-00021
    91551-80650


    Camry ASV50 GSV50 ACV51

  1. Выверните 8 болтов, снимите переднюю распорную втулку ведущего диска, ведущий диск, коронную шестерню и заднюю распорную втулку ведущего диска.



3. СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Ar-Fe.Двигатель.Задний сальник коленчатого вала снятие

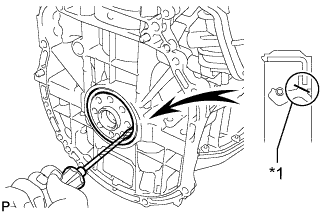

  1. Ножом обрежьте кромку сальника.

    Обозначения на рисунке
    *1
    		Место среза

  1. Извлеките сальник с помощью отвертки.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
    ПРИМЕЧАНИЕ:
    Старайтесь не повредить поверхность посадочного углубления сальника и коленчатый вал.
