Задний сальник коленчатого вала установка. Camry ASV50

Нанесите универсальную консистентную смазку на кромку нового заднего сальника коленчатого вала.

ПРИМЕЧАНИЕ:

Не допускайте попадания на кромку заднего сальника коленчатого вала посторонних частиц.

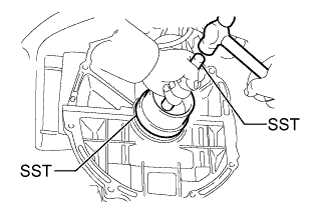

С помощью SST и молотка запрессуйте задний сальник коленчатого вала так, чтобы его поверхность была заподлицо с краями блока цилиндров и картера.

SST

09223-15030
09950-70010(09951-07100)

ПРИМЕЧАНИЕ:

1. Не допускайте попадания на кромку заднего сальника коленчатого вала посторонних частиц.

2. Не ударяйте по заднему сальнику коленчатого вала под углом.


Зафиксируйте коленчатый вал с помощью SST.

SST

09213-54015(91651-60855)
09330-00021

Очистите болты и их установочные отверстия.

Установите переднюю распорную втулку ведущего диска.

УКАЗАНИЕ:

Совместите штифт передней распорной втулки диска с отверстием под штифт в коленчатом валу.

Установите ведущий диск и коронную шестерню в сборе и заднюю распорную втулку ведущего диска на коленчатый вал.

Обозначения на рисунке

*1	Ведущий диск и коронная шестерня в сборе
*2	Задняя распорная втулка ведущего диска
	Со стороны трансмиссии в блоке с главной передачей

Нанесите герметик на 2-3 концевых витка резьбы каждого из 8 болтов.

Герметик:

Фирменный герметик 1324 от компании TOYOTA, Three Bond 1324 или аналогичный

В несколько этапов вверните и равномерно затяните 8 болтов. Последовательность затяжки показана на рисунке.

Момент затяжки:

98 N*m{999 kgf*cm, 72 ft.*lbf}

ПРИМЕЧАНИЕ:

Не запускайте двигатель в течение, по крайней мере, часа после установки ведущего диска и коронной шестерни.
