Головка блока цилиндров повторная сборка. Camry ASV50
УСТАНОВИТЕ СВЕЧНОЙ КОЛОДЕЦ
УСТАНОВИТЕ ШПИЛЬКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
УСТАНОВИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1
УСТАНОВИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2
УСТАНОВИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА
УСТАНОВИТЕ САЛЬНИК ШТОКА КЛАПАНА
УСТАНОВИТЕ ВПУСКНОЙ КЛАПАН
УСТАНОВИТЕ ВЫПУСКНОЙ КЛАПАН
Головка Блока Цилиндров -- Повторная Сборка |
- УКАЗАНИЕ:
- Выполните "Послеремонтную проверку" после замены головки блока цилиндров в сборе (Нажмите здесь).
| 1. УСТАНОВИТЕ СВЕЧНОЙ КОЛОДЕЦ |
- УКАЗАНИЕ:
- Если устанавливается новая головка блока цилиндров, трубки свечных колодцев должны быть заменены.

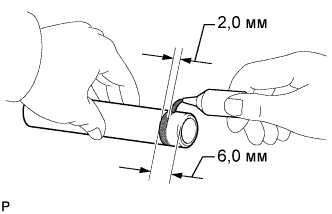

Нанесите герметик на участок (заштрихованный на рисунке) новой трубки свечного колодца.
- Герметик:
- Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный.
- Номинальная рабочая ширина:
- 2,0 мм (0,0787 дюйма)
- ПРИМЕЧАНИЕ:
- Установите свечной колодец в течение трех минут после нанесения фиксатора.
- Следует действовать осторожно, чтобы не повредить трубку свечного колодца.
- В течение 1 часа после установки не допускайте попадания на уплотнение охлаждающей жидкости.

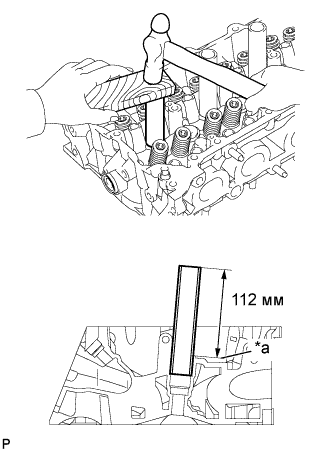

С помощью деревянного бруска и молотка вбейте трубку свечного колодца до достижения заданной высоты выступания.
Обозначения на рисунке*a
| Литая поверхность головки блока цилиндров
|
- Номинальная высота выступания:
- 112 мм (4,41 дюйма)
- ПРИМЕЧАНИЕ:
- Чтобы не запрессовать трубку свечного колодца слишком глубоко, во время посадки измеряйте высоту выступания.
| 2. УСТАНОВИТЕ ШПИЛЬКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
С помощью торцевого ключа с головкой "TORX" Е7 вверните шпильки головки блока цилиндров.
- Момент затяжки:
- 9,5 N*m{97 kgf*cm, 84 in.*lbf}
| 3. УСТАНОВИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1 |

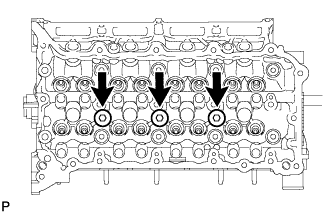

С помощью шестигранного гаечного ключа на 10 мм установите 3 новых прокладок и вверните 3 резьбовых заглушек.
- Момент затяжки:
- 44 N*m{449 kgf*cm, 32 ft.*lbf}
| 4. УСТАНОВИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2 |

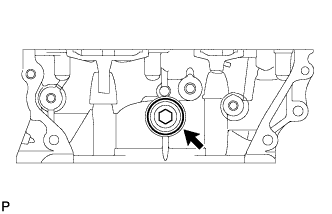

С помощью шестигранной головки на 14 мм установите новую прокладку и резьбовую заглушку.
- Момент затяжки:
- 78 N*m{795 kgf*cm, 58 ft.*lbf}
| 5. УСТАНОВИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА |
Установите чашки клапанных пружин на головку блока цилиндров.
| 6. УСТАНОВИТЕ САЛЬНИК ШТОКА КЛАПАНА |

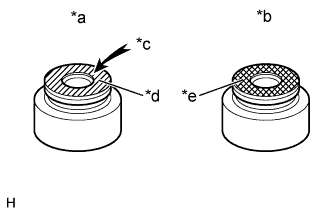

Нанесите на новые сальники тонкий слой моторного масла.
Обозначения на рисунке*a
| На впуске
|
*b
| На выпуске
|
*c
| Метка "NOK"
|
*d
| Серый
|
*e
| Черный
|
- ПРИМЕЧАНИЕ:
- Будьте особенно внимательны при установке сальников для впускных и выпускных клапанов. Например, установка сальника впускного клапана на выпуске, либо установка сальника выпускного клапана на впуске может затруднить дальнейшую установку.
- УКАЗАНИЕ:
- Сальники впускных клапанов серого цвета, а сальники выпускных клапанов – черного.

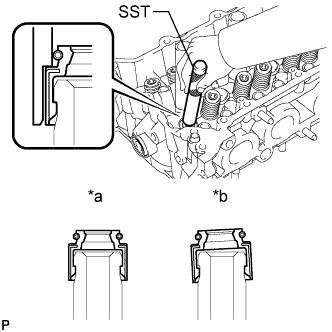

С помощью SST запрессуйте новые сальники впускных и выпускных клапанов.
Обозначения на рисунке*a
| ПРАВИЛЬНО
|
*b
| НЕПРАВИЛЬНО
|
- SST
- 09201-41020
- ПРИМЕЧАНИЕ:
- При установке без использования SST сальник может быть поврежден или вставлен неправильно.
| 7. УСТАНОВИТЕ ВПУСКНОЙ КЛАПАН |

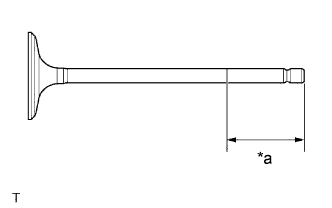

Нанесите достаточное количество моторного масла на кромку впускного клапана, как показано на рисунке.
Обозначения на рисунке*a
| 30 мм (1,18 дюйма) или более
|
Установите клапан, пружину сжатия и держатель пружины на головку блока цилиндров.
- ПРИМЕЧАНИЕ:
- Устанавливайте детали в первоначальные положения в порядке, обратном использовавшемуся при снятии.

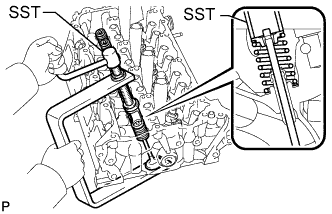

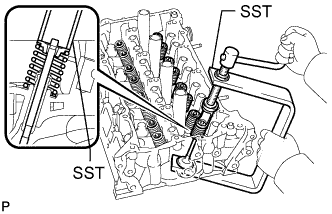

С помощью SST и деревянных брусков сожмите пружину и установите замки тарелок.
- SST
- 09202-70020(09202-00010)

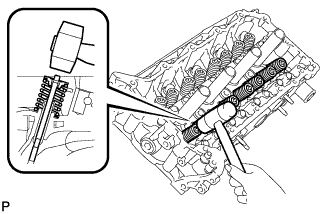

С помощью пластмассового молотка слегка осадите торец штока клапана, чтобы обеспечить его надлежащую посадку.
- ПРИМЕЧАНИЕ:
- Следует действовать осторожно, чтобы не повредить держатель.
| 8. УСТАНОВИТЕ ВЫПУСКНОЙ КЛАПАН |
Нанесите достаточное количество моторного масла на кромку выпускного клапана, как показано на рисунке.
Обозначения на рисунке*a
| 30 мм (1,18 дюйма) или более
|
Установите клапан, пружину сжатия и держатель пружины на головку блока цилиндров.
- ПРИМЕЧАНИЕ:
- Устанавливайте детали в первоначальные положения в порядке, обратном использовавшемуся при снятии.
С помощью SST и деревянных брусков сожмите пружину и установите замки тарелок.
- SST
- 09202-70020(09202-00010)

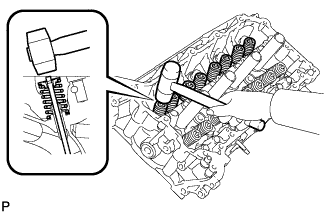

С помощью пластмассового молотка слегка осадите торец штока клапана, чтобы обеспечить его надлежащую посадку.
- ПРИМЕЧАНИЕ:
- Следует действовать осторожно, чтобы не повредить держатель.
