Головка Блока Цилиндров -- Замена |
| 1. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВПУСКНОГО КЛАПАНА |
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
Поместите головку блока цилиндров на деревянные бруски.
С помощью SST и молотка выбейте направляющую втулку клапана.
- SST
- 09201-01055
09950-70010(09951-07100)
 |

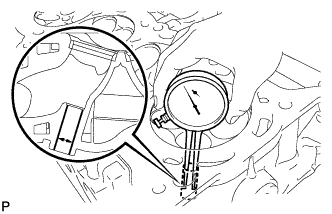

С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.
- Номинальный диаметр отверстия втулки:
- 10,285-10,306 мм (0,405-0,406 дюйма)
 |
Выберите новую направляющую втулку (STD или O/S 0,05) и измерьте ее диаметр.
Расточите гнездо для втулки головки блока цилиндров в соответствии с диаметром выбранной направляющей втулки.
- Диаметр гнезда втулки:
Размер втулки Заданные условия Номинальный 10,333 - 10,344 мм (0,4068 - 0,4072 дюйма) Ремонтный 0,05 10,383 - 10,394 мм (0,4088 - 0,4092 дюйма)
- Номинальная длина втулки:
- 41,3 - 41,7 мм (1,626 - 1,642 дюйма)
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
С помощью SST и молотка запрессуйте выбранную направляющую втулку, обеспечив номинальную высоту выступа.
- SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Номинальная высота выступа:
- 14,8 - 15,2 мм (0,582 - 0,598 дюйма)

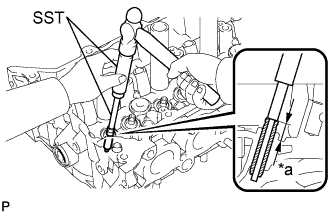

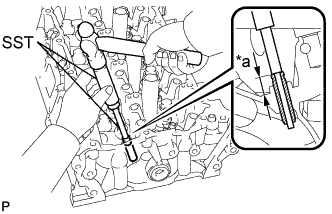

Обозначения на рисунке *a Высота
 |

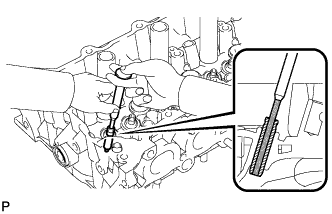

С помощью острой развертки 5,5 мм разверните направляющую втулку до получения номинального масляного зазора между втулкой и штоком клапана.
- Номинальный масляный зазор:
- 0,025 – 0,060 мм (0,000984 – 0,00236 дюйма)
 |
| 2. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВЫПУСКНОГО КЛАПАНА |
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
Поместите головку блока цилиндров на деревянные бруски.

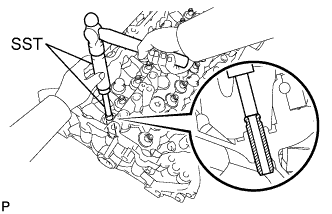

С помощью SST и молотка выбейте направляющую втулку клапана.
- SST
- 09201-01055
09950-70010(09951-07100)
 |

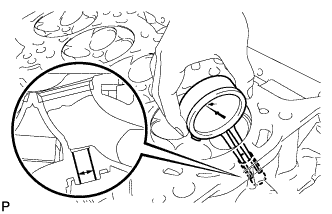

С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.
- Номинальный диаметр отверстия втулки:
- 10,285-10,306 мм (0,405-0,406 дюйма)
 |
Выберите новую направляющую втулку (STD или O/S 0,05) и измерьте ее диаметр.
Расточите гнездо для втулки головки блока цилиндров в соответствии с диаметром выбранной направляющей втулки.
- Диаметр гнезда втулки:
Размер втулки Заданные условия Номинальный 10,333 - 10,344 мм (0,4068 - 0,4072 дюйма) Ремонтный 0,05 10,383 - 10,394 мм (0,4088 - 0,4092 дюйма)
- Номинальная длина втулки:
- 46,8 - 47,2 мм (1,843 - 1,858 дюйма)
Нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).
С помощью SST и молотка запрессуйте выбранную направляющую втулку, обеспечив номинальную высоту выступа.
- SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Номинальная высота выступа:
- 14,2 - 14,6 мм (0,559 - 0,575 дюйма)

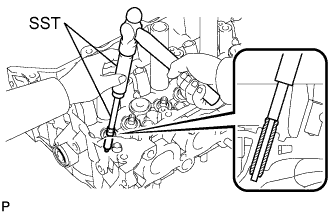

Обозначения на рисунке *a Высота
 |

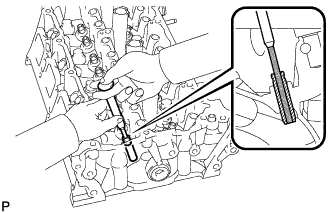

С помощью острой развертки 5,5 мм разверните направляющую втулку до получения номинального масляного зазора между втулкой и штоком клапана.
- Номинальный масляный зазор:
- 0,030 – 0,065 мм (0,00118 – 0,00256 дюйма)
 |
| 3. ЗАМЕНИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО |
- ПРИМЕЧАНИЕ:
- Снимать соединительные кольца нужно только для их замены.
Снимите соединительные кольца.
Используя молоток с пластмассовым покрытием, вбейте новые соединительные кольца в головку блока цилиндров.

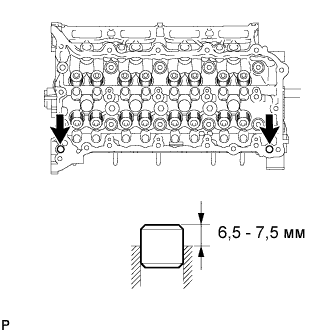

- Номинальная высота выступания:
- 6,5 - 7,5 мм (0,256 - 0,295 дюйма)
 |
