  1. ПРОВЕРЬТЕ КЛАПАН УПРАВЛЕНИЯ ВПУСКОМ ВОЗДУХА (для системы ACIS)

  2. ПРОВЕРЬТЕ ВАКУУМНЫЙ БАЧОК И ОБРАТНЫЙ КЛАПАН № 1

Впускной Коллектор -- Проверка



1. ПРОВЕРЬТЕ КЛАПАН УПРАВЛЕНИЯ ВПУСКОМ ВОЗДУХА (для системы ACIS)


  1. Проверьте диафрагму.



      Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe.Система Впуска.Впускной коллектор проверка

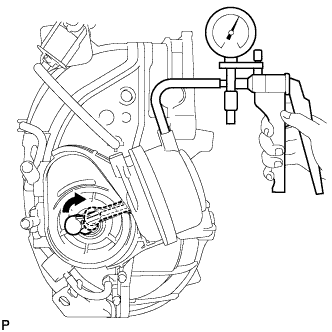

    1. С помощью вакуумного насоса создайте в мембранной камере разрежение с давлением 60 кПа (450 мм рт. ст., 17,7 дюймов рт. ст.) или выше. Подождав 1 минуту, убедитесь, что игла вакуумного насоса не опускается.
      Если результат не соответствует заданному, замените впускной коллектор.

  1. После создания разряжения на предыдущем шаге убедитесь, что шток привода неподвижен.



2. ПРОВЕРЬТЕ ВАКУУМНЫЙ БАЧОК И ОБРАТНЫЙ КЛАПАН № 1


    Camry ASV50 GSV50 ACV51

  1. Отсоедините вакуумный шланг от обратного клапана № 1.

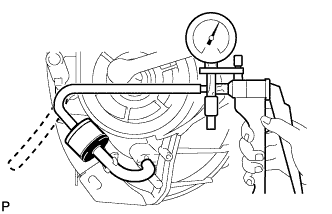

  1. С помощью вакуумного насоса создайте разрежение в обратном клапане № 1. Подождав 1 минуту, убедитесь, что игла вакуумного насоса не опускается.
    Если результат не соответствует требованиям, замените обратный клапан № 1.

  1. Подсоедините вакуумный шланг к обратному клапану № 1.



    Camry ASV50 GSV50 ACV51

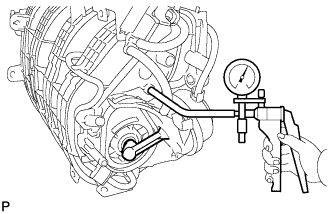

  1. С помощью вакуумного насоса создайте в вакуумном бачке разрежение 60 кПа (450 мм рт. ст., 17,7 дюйма рт. ст.) или выше. Подождав 1 минуту, убедитесь, что игла вакуумного насоса не опускается.
    Если результат не соответствует заданному, замените впускной коллектор.
