Приводной ремень проверка без снятия с автомобиля. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  2. ПРОВЕРЬТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ

Приводной Ремень -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Ar-Fe.Двигатель.Приводной ремень проверка без снятия с автомобиля

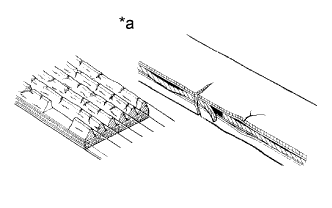

  1. Убедитесь в отсутствии износа, трещин и других признаков повреждения.

    Обозначения на рисунке
    *a
    		НЕПРАВИЛЬНО
    При обнаружении каких-либо дефектов замените поликлиновой ремень.
    1. Ремень имеет трещины.
    2. Ремень изношен до такой степени, что обнажились волокна
    3. Отсутствуют элементы ребер ремня.


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Ar-Fe.Двигатель.Приводной ремень проверка без снятия с автомобиля

  1. Убедитесь в том, что приводной ремень правильно располагается в углублениях шкива.

    Обозначения на рисунке
    *a
    		ПРАВИЛЬНО
    *b
    		НЕПРАВИЛЬНО
    УКАЗАНИЕ:
    Рукой проверьте, не выскользнул ли ремень из канавки в нижней части шкива. Если ремень выскользнул из канавки шкива, замените ремень. Правильно установите новый поликлиновой ремень.


2. ПРОВЕРЬТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ

  1. Проверьте отсутствие в натяжителе посторонних частиц, повернув его по часовой стрелке и против часовой стрелки.
    При наличии неисправности замените натяжитель поликлинового ремня.
