Механическая Часть Двигателя 2Ar-Fe. Головка блока цилиндров разборка

Головка Блока Цилиндров -- Разборка

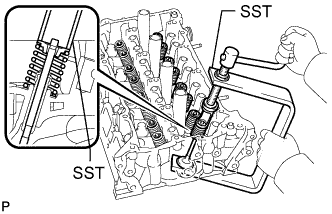

1. СНИМИТЕ ВПУСКНОЙ КЛАПАН

С помощью SST и деревянных брусков сожмите пружину сжатия и снимите замки тарелок клапанных пружин.
SST
09202-70020(09202-00010)

Снимите тарелку, компрессионную пружину и клапан.
УКАЗАНИЕ:
Разложите снятые детали в надлежащем порядке.

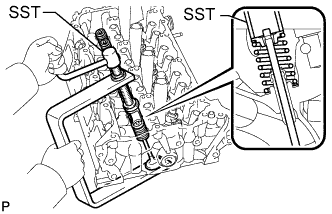

2. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН

С помощью SST и деревянных брусков сожмите пружину сжатия и снимите замки тарелок клапанных пружин.
SST
09202-70020(09202-00010)

Снимите тарелку, компрессионную пружину и клапан.
УКАЗАНИЕ:
Разложите снятые детали в надлежащем порядке.

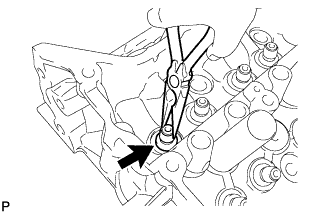

3. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА

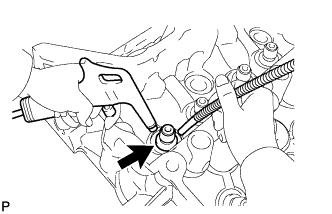

4. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА

С помощью магнитного захвата извлеките чашку клапанной пружины, выдув ее сжатым воздухом.

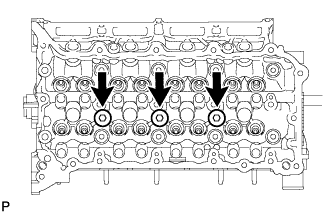

5. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1

Если резьбовая заглушка № 1 протекает или подверглась коррозии, замените ее.

С помощью шестигранного гаечного ключа на 10 мм выверните 3 резьбовые заглушки и снимите 3 прокладки.

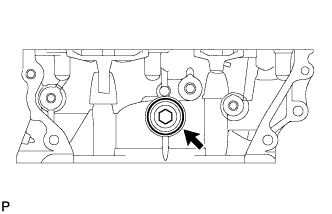

6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2

Если резьбовая заглушка № 2 протекает или подверглась коррозии, замените ее.

С помощью шестигранного гаечного ключа на 14 мм отверните резьбовую заглушку и снимите прокладку.

7. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ

Если шпилька деформирована или повреждена ее резьба, замените шпильку.
