Головка Блока Цилиндров -- Ремонт |
| 1. ОТРЕМОНТИРУЙТЕ СЕДЛО ВПУСКНОГО КЛАПАНА |
- ПРИМЕЧАНИЕ:
- При ремонте седла контролируйте его положение.
- Не допускайте попадания на кромку посторонних предметов.
- Подавайте фрезу постепенно, чтобы получить гладкую поверхность седла впускного клапана.

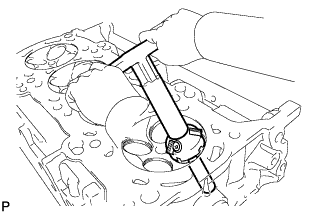

Устройством для расточки седел с углом заточки 45° обработайте поверхность седла клапана так, чтобы ширина седла превышала требуемое значение.
 |

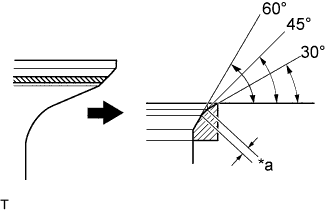

Резцами с углами заточки 30° и 60° подправьте седло клапана так, чтобы клапан касался седла по всему периметру. Касание должно осуществляться в центре седла клапана, а ширина седла клапана должна соответствовать указанному диапазону по всему периметру.
Обозначения на рисунке *a Ширина - Номинальная ширина:
- 1,0 - 1,4 мм (0,0394 - 0,0551 дюйма)
 |
Вручную со шлифовальной пастой притрите клапан с седлом клапана.
Проверьте положение притирки клапана.
| 2. ОТРЕМОНТИРУЙТЕ СЕДЛО ВЫПУСКНОГО КЛАПАНА |
- ПРИМЕЧАНИЕ:
- При ремонте седла контролируйте его положение.
- Не допускайте попадания на кромку посторонних предметов.
- Подавайте фрезу постепенно, чтобы получить гладкую поверхность седла выпускного клапана.

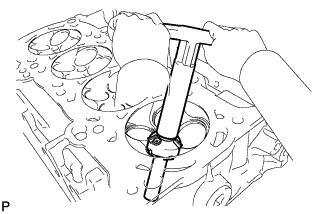

Устройством для расточки седел с углом заточки 45° обработайте поверхность седла клапана так, чтобы ширина седла превышала требуемое значение.
 |

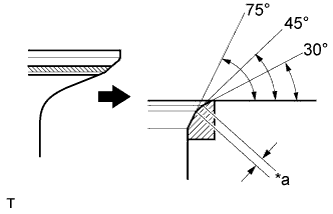

Резцами с углами заточки 30° и 75° подправьте седло клапана так, чтобы клапан касался седла по всему периметру. Касание должно осуществляться в центре седла клапана, а ширина седла клапана должна соответствовать указанному диапазону по всему периметру.
Обозначения на рисунке *a Ширина - Номинальная ширина:
- 1,2 - 1,6 мм (0,0472 - 0,0630 дюйма)
 |
Вручную со шлифовальной пастой притрите клапан с седлом клапана.
Проверьте положение притирки клапана.
