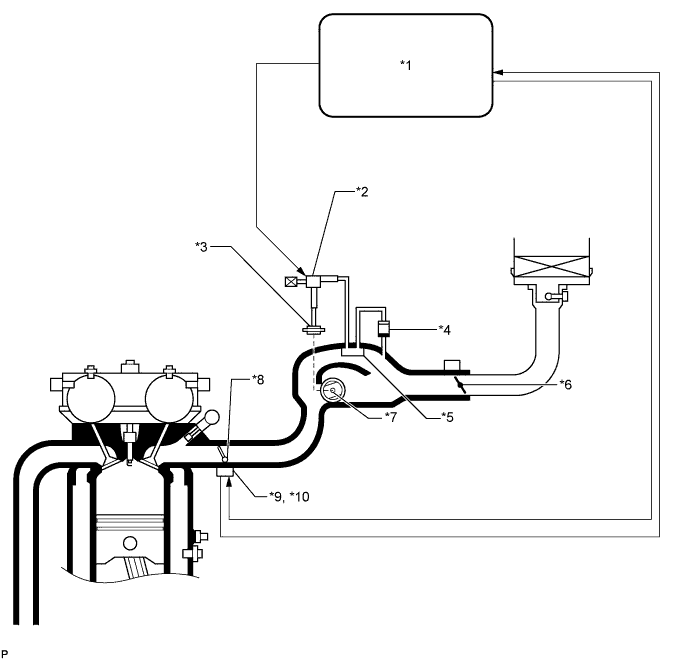

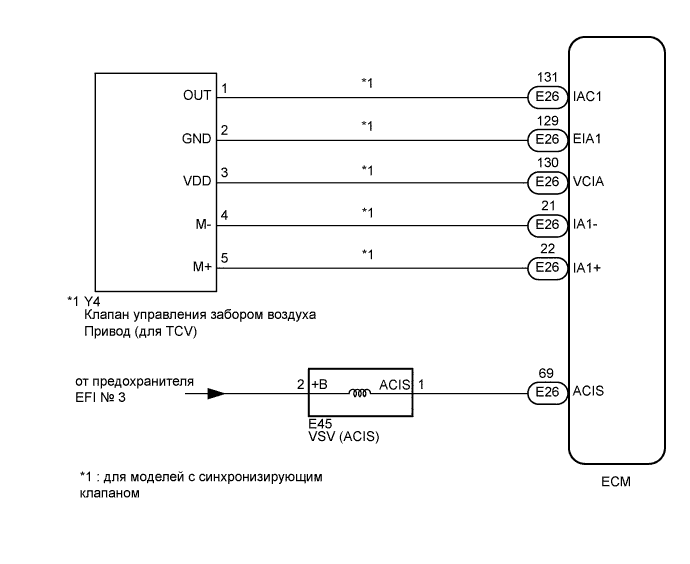

Система Впуска -- Схема Системы

Обозначения на рисунке

*1	ECM	*2	Электровакуумный клапан (для ACIS)
*3	Мембранная камера	*4	Обратный клапан
*5	Вакуумный бачок	*6	Дроссельная заслонка
*7	Клапан управления забором воздуха (для ACIS)	*8	Клапан управления перемешиванием
*9	Привод клапана управления забором воздуха (для клапана управления перемешиванием)	*10	Датчик положения клапана управления забором воздуха

*8, *9, *10 : для моделей с TCV
