Задний фонарь в сборе повторная сборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ

  2. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ № 1 (для моделей с задними противотуманными фонарями)

  3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  4. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

Задний Фонарь В Сборе -- Повторная Сборка



1. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ


    Camry ASV50 GSV50 ACV51

  1. Установите новую прокладку заднего фонаря.



2. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ № 1 (для моделей с задними противотуманными фонарями)

  1. Вставьте лампу заднего противотуманного фонаря № 1 в патрон с проводкой.



    Camry ASV50 GSV50 ACV51

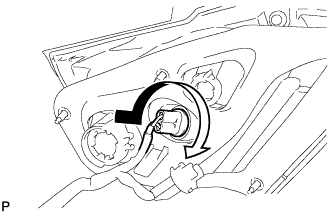

  1. Поверните патрон и проводку заднего блока фонарей и лампу заднего противотуманного фонаря № 1 в направлении, указанном на рисунке стрелкой, чтобы установить их как единый узел.

  1. Введите зажим в зацепление.



3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  1. Установите лампу заднего фонаря в патрон заднего фонаря с проводкой.



    Camry ASV50 GSV50 ACV51

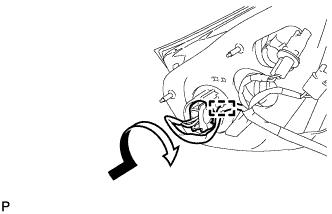

  1. Поверните патрон и проводку заднего блока фонарей и лампу заднего фонаря в направлении, указанном на рисунке стрелкой, чтобы установить их как единый узел.



4. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

  1. Установите лампу фонаря заднего хода в патрон заднего фонаря с проводкой.



    Camry ASV50 GSV50 ACV51

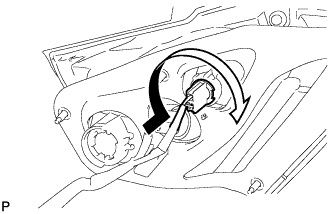

  1. Поверните патрон и проводку заднего блока фонарей и лампу фонаря заднего хода в направлении, указанном на рисунке стрелкой, чтобы подсоединить их как единый узел.
