Задний фонарь в сборе разборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

  2. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ № 1 (для моделей с задними противотуманными фонарями)

  4. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ

Задний Фонарь В Сборе -- Разборка



1. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА


    Camry ASV50 GSV50 ACV51

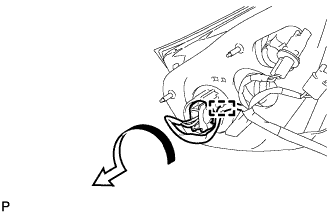

  1. Поверните патрон и проводку заднего блока фонарей и лампу фонаря заднего хода в направлении, указанном на рисунке стрелкой, и отсоедините их как единый узел.

  1. Отсоедините лампу фонаря заднего хода от патрона заднего фонаря с проводкой.



2. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ


    Camry ASV50 GSV50 ACV51

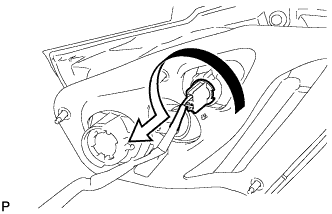

  1. Поверните патрон и проводку заднего блока фонарей и лампу заднего фонаря в направлении, указанном на рисунке стрелкой, и отсоедините их как единый узел.

  1. Извлеките лампу заднего фонаря из патрона заднего фонаря с проводкой.



3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ № 1 (для моделей с задними противотуманными фонарями)


    Camry ASV50 GSV50 ACV51

  1. Расцепите зажим.

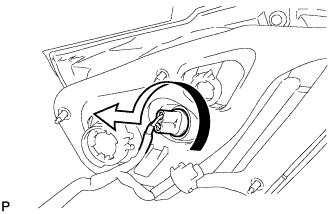

  1. Поверните патрон и проводку заднего блока фонарей и лампу заднего противотуманного фонаря № 1 в направлении, указанном на рисунке стрелкой, и отсоедините их как единый узел.

  1. Извлеките лампу заднего противотуманного фонаря № 1 из патрона с проводкой.



4. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ


    Camry ASV50 GSV50 ACV51

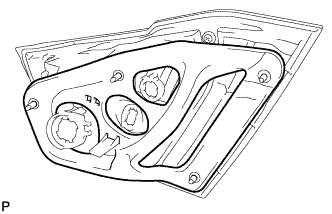

  1. Снимите прокладку заднего фонаря.

    ПРИМЕЧАНИЕ:
    1. Обязательно удаляйте все остатки прежних прокладок с кузова.
    2. Повторное использование снятых прокладок запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего фонаря.
