DTC B14B9 Обрыв в цепи ионного генератора


ОПИСАНИЕ

Ионный генератор работает под контролем блока управления системой кондиционирования в сборе в соответствии с режимом вентилятора с электродвигателем в сборе. Блок управления системой кондиционирования в сборе передает сигнал управления в ионный генератор в сборе. Когда ионный генератор получает сигнал управления и запускается, он передает сигнал рабочего состояния в блок управления системой кондиционирования в сборе.

№ DTC
Условие обнаружения DTC
Неисправный участок
B14B9
Обрыв в цепи ионного генератора в сборе
  1. Жгут проводов или разъем между ионным генератором в сборе и цепью IG
  2. Жгут проводов или разъем между ионным генератором в сборе и массой
  3. Жгут проводов или разъем между ионным генератором в сборе и блоком управления системой кондиционирования в сборе
  4. Ионный генератор в сборе
  5. Блок управления системой кондиционирования в сборе

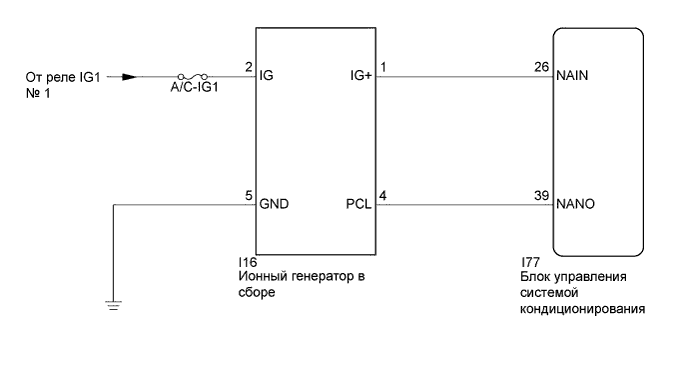

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования. dtc b14b9 обрыв в цепи ионного генератора


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / Air Conditioner / Active Test.

  1. Проверьте работу по данным в следующей таблице.

    Air Conditioner (Система кондиционирования)
    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Ионный генератор
    		Ионный генератор в сборе
    		OFF (ВЫКЛ), ON (ВКЛ)
    		-
    OK:
    Ионный генератор в сборе работает нормально.

    Результат:

    Результат
    		Следующий шаг
    NG
    		А
    ОК (при поиске неисправностей по таблице признаков неисправностей)
    		B
    ОК (при поиске неисправностей по DTC)
    		C


B
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛОЖИТЕЛЬНО НЕИСПРАВНОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИОННЫЙ ГЕНЕРАТОР – МАССА)

  1. Отсоедините разъем I16 ионного генератора в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I16-5 (GND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИОННЫЙ ГЕНЕРАТОР В СБОРЕ – ЦЕПЬ IG)

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I16-2 (IG) - масса
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В
    I16-2 (IG) - масса
    		Зажигание включено
    		11 - 14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИОННЫЙ ГЕНЕРАТОР В СБОРЕ – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ)

  1. Отсоедините разъем I77 блока управления системой кондиционирования.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I77-26 (NAIN) - I16-1 (IG+)
    		Всегда
    		Менее 1 Ом
    I77-39 (NANO) - I16-4 (PCL)
    		Всегда
    		Менее 1 Ом
    I77-26 (NAIN) - масса
    		Всегда
    		10 кОм или более
    I77-39 (NANO) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ ИОННЫЙ ГЕНЕРАТОР В СБОРЕ

  1. Замените ионный генератор в сборе (Нажмите здесь).

    УКАЗАНИЕ:
    Поскольку проверить снятый с автомобиля ионный генератор в сборе невозможно, замените ионный генератор в сборе новым или заведомо исправным и проверьте, восстанавливается ли нормальное состояние.

  1. Проверьте DTC.

    Результат:
    Результат
    		Следующий шаг
    Код DTC B14B9 выводится
    		А
    Код DTC B14B9 не выводится
    		B


B
КОНЕЦ (ИОННЫЙ ГЕНЕРАТОР В СБОРЕ НЕИСПРАВЕН)
А

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (Нажмите здесь)
