Эбу Стеклоочистителя -- Снятие |
| 1. СНЯТЬ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.
 |
| 2. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 3. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ |

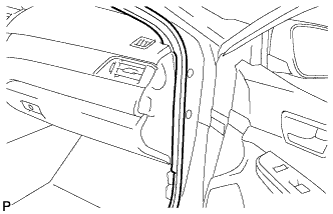

Отсоедините уплотнитель обшивки проема правой передней двери.
 |
| 5. СНИМИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |

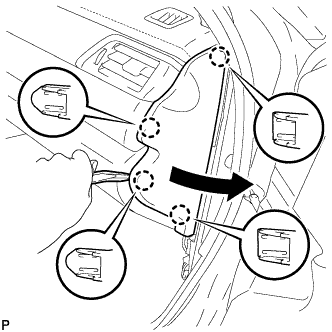

С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.
 |

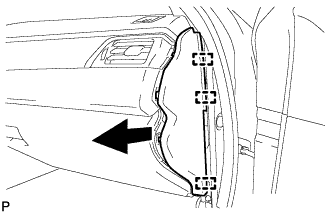

Освободите 3 направляющих и снимите правую боковую панель панели приборов, как показано на рисунке.
 |
| 6. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
Освободите 4 захвата.
 |
Освободите 2 направляющие.
Отсоедините разъем и снимите нижнюю крышку панели приборов № 2 в сборе.
| 7. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ |
Выверните болта <В> и винт <C>.
 |
Откройте нижнюю дверцу панели приборов.
Выверните 3 винта <C>.
 |
Освободите 2 фиксатора и 4 направляющих, и снимите нижнюю панель панели приборов в сборе, как показано на рисунке.
 |
| 8. СНИМИТЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |

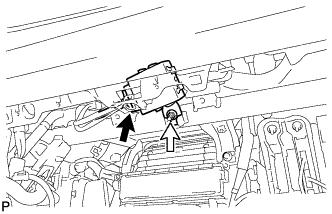

Отсоедините разъем.
 |
Выверните гайку и снимите реле очистителя ветрового стекла.
