Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Стеклоочистители Стеклоомыватели. Camry ASV50 GSV50 ACV51
Эбу Стеклоочистителя -- Установка |
| 1. УСТАНОВИТЕ РЕЛЕ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
Установите реле стеклоочистителя ветрового стекла в сборе и закрепите его гайкой.
Подсоедините разъем.
| 2. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ |
Введите в зацепление 2 фиксатора и 4 направляющие.
 |
Вверните 3 винта <С>.
Закройте нижнюю дверцу панели приборов.
Установите нижнюю панель панели приборов в сборе и закрепите болтом <B> и винтами <C>.
| 3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
Подсоедините разъем.

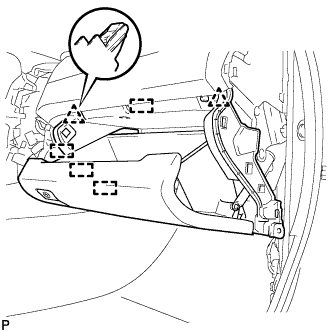

Установите нижнюю крышку панели приборов № 2, закрепив ее 2 направляющими и 4 захватами.
| 4. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |

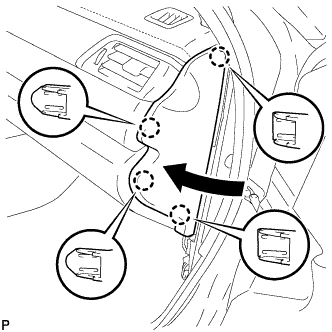

Введите в зацепление 3 направляющих, как показано на рисунке.
 |
Установите правую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.
 |
| 5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ |
Для моделей с правосторонним рулевым управлением: (Нажмите здесь).
| 6. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ КОЖУХА |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 7. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 8. УСТАНОВИТЬ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |

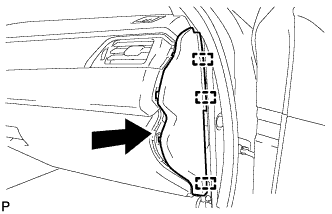

Установите обивку правой панели и закрепите ее 3 фиксаторами и 8 направляющими.
 |
