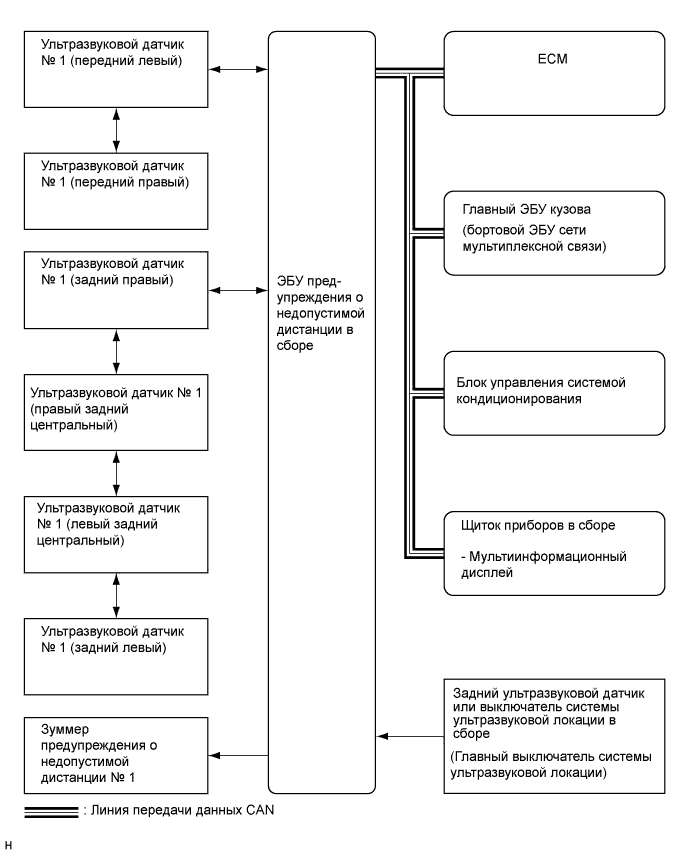

Сенсорная Система Помощи При Парковке Toyota -- Схема Системы |
| Передатчик | Приемник | Сигнал | Линия |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | ЭБУ предупреждения о недопустимой дистанции в сборе | Сигнал данных о рынке сбыта | CAN |
| ECM | ЭБУ предупреждения о недопустимой дистанции в сборе | Положение рычага переключения передач | CAN |
| Щиток приборов в сборе | ЭБУ предупреждения о недопустимой дистанции в сборе | Скорость движения автомобиля | CAN |
| Блок управления системой кондиционирования | ЭБУ предупреждения о недопустимой дистанции в сборе | Дисплей температуры окружающего воздуха | CAN |
| ЭБУ предупреждения о недопустимой дистанции в сборе | Щиток приборов в сборе |
| CAN |
