Выключатель Системы Afs -- Снятие |
| 1. НАСТРОИТЬ ПАРАМЕТРЫ СИСТЕМЫ НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ (для моделей с наклонной телескопической рулевой колонкой с электроприводом) |
Отключите функцию автоматического отвода/возврата, изменив значение настраиваемого параметра (Нажмите здесь).
- ПРИМЕЧАНИЕ:
- Запишите текущее значение настраиваемого параметра (включена или отключена функция автоматического отвода/возврата), чтобы можно было восстановить текущую установку по завершении данной операции.
Включите зажигание (IG). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.
| 2. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ |
Снимите уплотнитель обшивки проема левой передней двери.
 |
| 3. СНИМИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.
 |
Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.
 |
| 4. СНИМИТЕ ДЕФЛЕКТОР № 1 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |

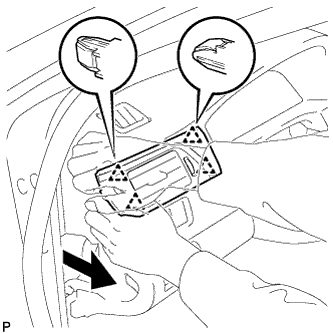

Освободите 4 фиксатора и снимите воздуховод с дефлектором панели приборов № 1 в сборе, как показано на рисунке.
 |
| 5. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
Для моделей с наклонной телескопической рулевой колонкой с ручным приводом:
С помощью рычага наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.

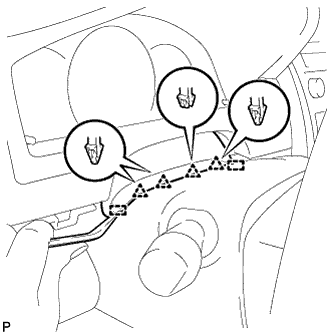

С помощью съемника молдингов отцепите 4 фиксатора и 2 направляющие.
 |
Для моделей с левосторонним рулевым управлением:

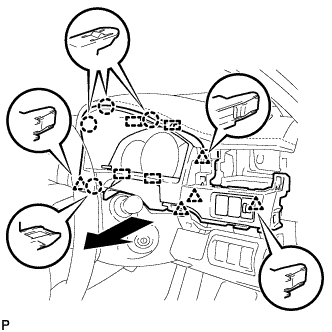

Освободите 3 захвата, 7 фиксаторов и 4 направляющие.
Для моделей с правосторонним рулевым управлением:

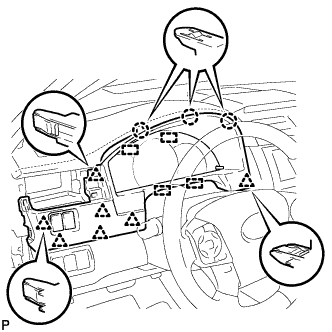

Освободите 4 захвата, 5 фиксаторов и 4 направляющих, как показано на рисунке.
Отсоедините все разъемы.
Снимите облицовку панели управления в сборе, как показано на рисунке.
 |
| 6. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ AFS) |

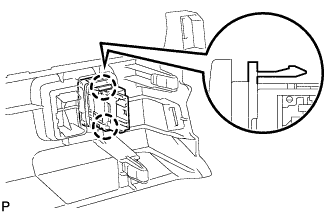

Освободите 2 захвата и снимите главный выключатель устройства поворота фар (выключатель системы AFS).
 |
