Выключатель системы afs установка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ AFS)

  2. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

  3. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ

  4. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  6. НАСТРОИТЬ ПАРАМЕТРЫ СИСТЕМЫ НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

Выключатель Системы Afs -- Установка



1. УСТАНОВИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ AFS)

  1. Введите в зацепление 2 захвата, чтобы закрепить главный выключатель устройства поворота фар (выключатель системы AFS).



2. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

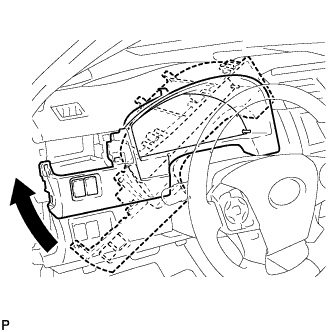

  1. Предварительно установите облицовку панели управления в сборе, как показано на рисунке.

  1. Подсоедините все разъемы.

  1. Для моделей с левосторонним рулевым управлением:

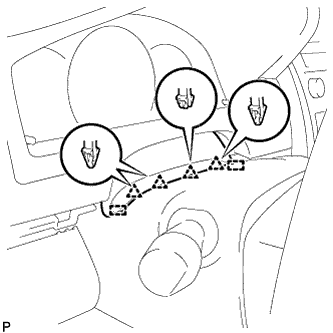

    1. Введите в зацепление 3 захвата, 7 фиксаторов и 4 направляющие.

  1. Для моделей с правосторонним рулевым управлением:

    1. Введите в зацепление 4 захвата, 5 фиксаторов и 4 направляющие.



    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 4 фиксатора и 2 направляющие, чтобы установить центральную облицовку панели управления.



3. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ


    Camry ASV50 GSV50 ACV51

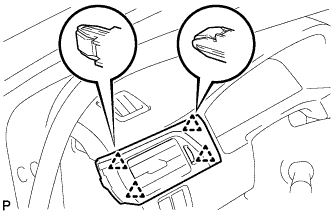

  1. Установите воздуховод с дефлектором панели приборов № 1 в сборе и введите в зацепление 4 фиксатора.



4. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  1. Введите в зацепление 3 направляющие.



    Camry ASV50 GSV50 ACV51

  1. Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.



5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Выключатель системы afs установка

  1. Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

    Обозначения на рисунке
    *1
    		Метка совмещения (желтая)
    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


6. НАСТРОИТЬ ПАРАМЕТРЫ СИСТЕМЫ НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)
ПРИМЕЧАНИЕ:
Восстановите предыдущую установку функции автоматического отвода/возврата, изменив значение параметра настройки (Нажмите здесь).
