Повторитель указателя поворота в сборе снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО

  2. СНИМИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА

  3. СНИМИТЕ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

Повторитель Указателя Поворота В Сборе -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для левой и правой стороны одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Повторитель указателя поворота в сборе снятие

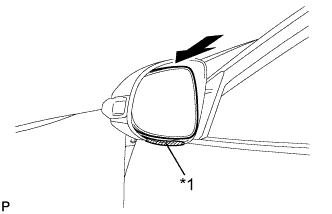

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента

  1. Надавите на верхнюю часть зеркала и наклоните его.



    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Повторитель указателя поворота в сборе снятие

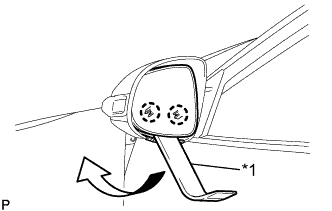

  1. С помощью съемника молдингов освободите 2 захвата в нижней части наружного зеркала, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Съемник молдингов


    Camry ASV50 GSV50 ACV51

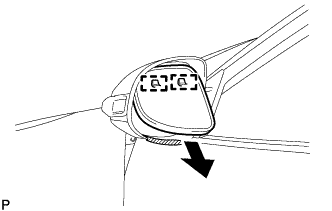

  1. Освободите 2 направляющих, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

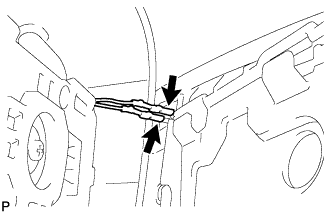

  1. Отсоедините 2 разъема и снимите наружное зеркало.



2. СНИМИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА


    Camry ASV50 GSV50 ACV51

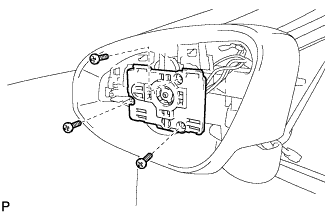

  1. Выверните 3 винта.



    Camry ASV50 GSV50 ACV51

  1. Расцепите зажим.

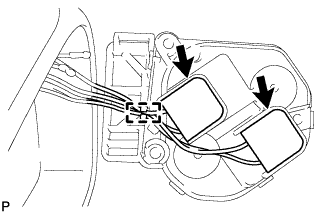

  1. Отсоедините 2 разъема и снимите привод зеркала.



    Camry ASV50 GSV50 ACV51

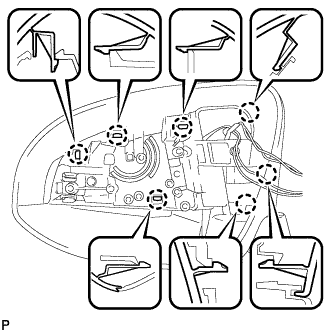

  1. Расцепите 7 захватов и снимите крышку наружного зеркала.



3. СНИМИТЕ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ


    Camry ASV50 GSV50 ACV51

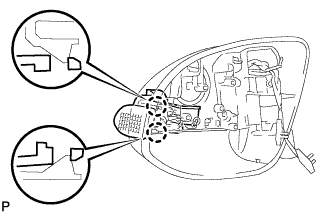

  1. Освободите 2 захвата.

  1. Отсоедините разъем и снимите повторитель указателя поворота в сборе.
