Датчик температуры в салоне установка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)

  2. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

  3. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

  4. УСТАНОВИТЬ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

  5. УСТАНОВИТЬ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

  6. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  8. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ КОЖУХА

  9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

  10. ПОДСОЕДИНИТЬ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска)

Датчик Температуры В Салоне -- Установка



1. УСТАНОВИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)

  1. Подсоедините разъем и шланг термистора системы кондиционирования.



    Camry ASV50 GSV50 ACV51

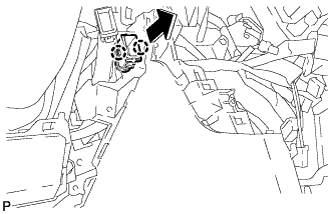

  1. Установите датчик температуры в салоне (термистор системы кондиционирования), закрепив его 2 захватами, как показано на рисунке.



2. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

  1. Для моделей без подушки безопасности для защиты коленей водителя:

    1. Введите в зацепление 5 фиксаторов и 3 направляющие.

  1. Для моделей с подушкой безопасности для защиты коленей водителя:

    1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.

  1. Установите панель приборов в сборе и закрепите 2 болтами <B>.



3. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

  1. Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.



4. УСТАНОВИТЬ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ


    Camry ASV50 GSV50 ACV51

  1. Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.



5. УСТАНОВИТЬ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

  1. Для моделей с интеллектуальной системой посадки и запуска:

    1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Установите верхнюю отделочную накладку панели приборов и закрепите ее 2 захватами и 4 фиксаторами.



6. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  1. Введите в зацепление 3 направляющие.



    Camry ASV50 GSV50 ACV51

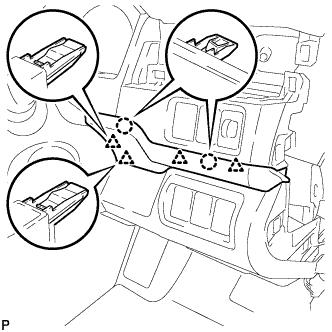

  1. Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.



7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ
Для моделей с левосторонним рулевым управлением: (Нажмите здесь)
Для моделей с правосторонним рулевым управлением: (Нажмите здесь)


8. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ КОЖУХА

  1. Введите в зацепление 2 фиксатора.

  1. Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.



9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

  1. Установите опорную накладку левой передней двери и закрепите ее 10 захватами.



10. ПОДСОЕДИНИТЬ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска)
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
