Подогреваемый кислородный датчик проверка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 1)

  2. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 2)

Подогреваемый Кислородный Датчик -- Проверка



1. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 1)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Подогреваемый кислородный датчик проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 (HT1В) - 2 (+B)
    		20°C (68°F)
    		11 - 16 Ом
    1 (HT1B) - 4 (E2)
    		-
    		10 кОм или более

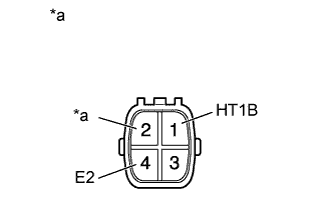

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (подогреваемый кислородный датчик)
    Если сопротивление не соответствует указанному, замените подогреваемый кислородный датчик.


2. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 2)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Подогреваемый кислородный датчик проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 (HT2B) - 2 (+B)
    		20°C (68°F)
    		11 - 16 Ом
    1 (HT2B) - 4 (E2)
    		-
    		10 кОм или более
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (подогреваемый кислородный датчик)
    Если сопротивление не соответствует указанному, замените подогреваемый кислородный датчик.
