Датчик состава топливовоздушной смеси проверка. Camry ASV50
ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ряд 1)
ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ряд 2)
Датчик Состава Топливовоздушной Смеси -- Проверка |
| 1. ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ряд 1) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Состояние
| Заданные условия
|
1 (HA1A) - 2 (+B)
| 20°C (68°F)
| 1,6 - 3,2 Ом
|
1 (HA1A) - 4 (A1A-)
| -
| 10 кОм или более
|

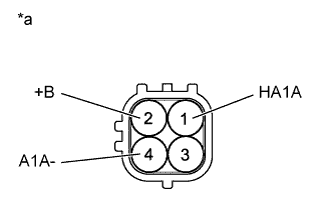

Обозначения на рисунке*a
| Устройство с отсоединенным жгутом проводов
(датчик состава топливовоздушной смеси)
|
Если результат проверки не отвечает требованиям, замените датчик состава топливовоздушной смеси.
| 2. ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ряд 2) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
1 (HA2A) - 2 (+B)
| 20°C (68°F)
| 1,6 - 3,2 Ом
|
1 (HA2A) - 4 (A2A-)
| -
| 10 кОм или более
|

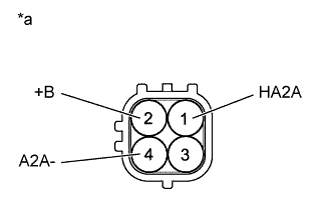

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(датчик состава топливовоздушной смеси)
|
Если результат проверки не отвечает требованиям, замените датчик состава топливовоздушной смеси.
