Адсорбер проверка. Camry ASV50

Осмотрите угольный адсорбер в сборе.

1. Осмотрите угольный адсорбер и убедитесь в отсутствии трещин и повреждений.


   УКАЗАНИЕ:

   При обнаружении повреждений или трещин замените угольный адсорбер.

Проверьте протекание воздуха через угольный адсорбер.

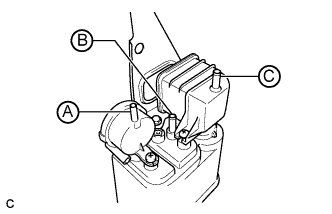

1. С помощью вакуумного насоса проверьте, что воздух проходит через угольный адсорбер, как описано ниже.


   Номинальное значение:

   Условия измерений	Заданные условия
   Перекройте каналы B и C и создайте в канале A разрежение 2 кПа (15 мм. рт. ст., 0,591 дюйма рт. ст.).	Утечки отсутствуют.
   Перекройте канал B и создайте в канале A разрежение 2 кПа (15 мм. рт. ст., 0,591 дюйма рт. ст.).	Воздух всасывается в канал C.
   Перекройте канал C и подайте воздух под давлением 5 кПа (0,1 кгс/см2, 0,7 фунта на кв. дюйм) в канал A.	Воздух выходит из канала B.
   Подайте воздух под давлением 5 кПа (0,1 кгс/см2, 0,7 фунта на кв. дюйм) в канал A.	Воздух выходит из каналов B и C.

   УКАЗАНИЕ:

   Если результат проверок не отвечает требованиям, замените угольный адсорбер в сборе.

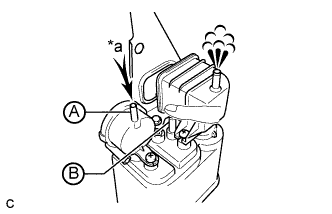

Очистите фильтр, подав сжатый воздух под давление 5 кПа (0,1 кгс/см², 0,7 фунта на кв. дюйм) в канал A при закрытом канале B.

ПРИМЕЧАНИЕ:

1. Фильтр можно очищать только воздухом, не используйте бензин и какие-либо другие средства.

2. Запрещается разбирать угольный адсорбер.
