Наружная накладка двери багажного отделения установка. Camry ASV50

Очистите наружную накладку двери багажного отделения.

1. Полностью снимите двухстороннюю клейкую ленту с наружной накладки двери багажного отделения в сборе.


2. Удалите остатки клейкой ленты чистящим средством.


Установите новый элемент защиты левого молдинга облицовки двери багажного отделения.

1. Снимите отслаивающуюся бумагу с поверхности левого элемента защиты молдинга облицовки двери багажного отделения.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

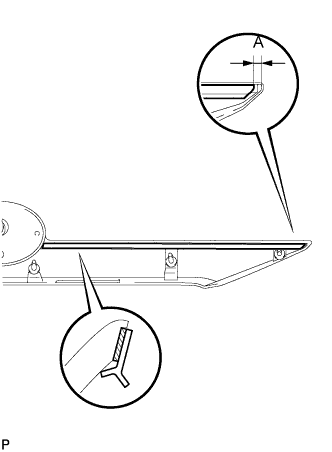

2. Установите новый элемент защиты левого молдинга облицовки двери багажного отделения, как показано на рисунке.


   Номинальное значение

   Размер	Расстояние
   А	1,5 мм (0,0591 дюйма)

Очистите наружную накладку двери багажного отделения.

1. Полностью снимите двухстороннюю клейкую ленту с наружной накладки двери багажного отделения в сборе.


2. Удалите остатки клейкой ленты чистящим средством.


Установите новый верхний элемент защиты молдинга облицовки двери багажного отделения.

1. Снимите отслаивающуюся бумагу с поверхности верхнего элемента защиты молдинга облицовки двери багажного отделения.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

2. Установите новый верхний элемент защиты молдинга облицовки двери багажного отделения.


Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите эмблему двери багажного отделения. (в случае повторного использования эмблемы двери багажного отделения)

1. С помощью нагревательной лампы разогрейте эмблему двери багажного отделения.


2. Снимите двухстороннюю клейкую ленту с эмблемы двери багажного отделения.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двустороннюю клейкую ленту на эмблему двери багажного отделения.


Установите эмблему двери багажного отделения.

1. С помощью нагревательной лампы разогрейте кузов и эмблему двери багажного отделения.


2. Снимите прокладочную бумагу с эмблемы двери багажного отделения.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Вставьте 2 штыря и установите эмблему двери багажного отделения, как показано на рисунке.


Установите крышку выключателя электронного ключа багажного отделения.

Установите выключатель механизма открывания двери багажного отделения в сборе.

Установите 5 новых прокладок на наружную облицовку двери багажного отделения.

Установите новый фиксатор (фиксатор наружной облицовки двери багажного отделения) и 2 новых фиксатора на наружную облицовку двери багажного отделения.

Установите наружную накладку двери багажного отделения в сборе и закрепите ее 3 фиксаторами.

Заверните 5 гаек.

Для моделей с интеллектуальной системой посадки и запуска:

1. Подсоедините разъем.


Установите задний фонарь в сборе и закрепите его 4 гайками.

Момент затяжки:

Гайка (A):

3,6 N*m{37 kgf*cm, 32 in.*lbf}

Гайка (B):

4,1 N*m{42 kgf*cm, 36 in.*lbf}

Введите зажим в зацепление.

Подсоедините разъем.

Установите облицовку двери багажного отделения с помощью 13 фиксаторов.
