Форсунка Стеклоомывателя -- Установка |
| 1. УСТАНОВИТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ |
Подсоедините новую форсунку омывателя в сборе к шлангу стеклоомывателя.

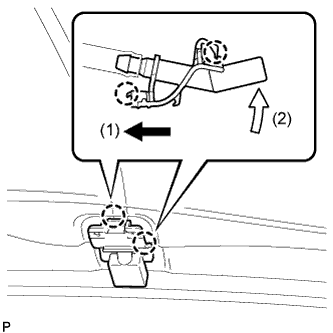

Установите форсунку омывателя в сборе и введите в зацепление 2 захвата, как показано на рисунке.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
 |
| 2. ПРОВЕРЬТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ |
При включенном зажигании проверьте, попадает ли жидкость стеклоомывателя на ветровое стекло.
- Нормальное положение:
- Омывающая жидкость должна попадать на области ветрового стекла, показанные на рисунке.
Номинальный зазор Регион Измерение Регион Расстояние А 300,0 мм (11,8 дюйма) B 145,0 мм (5,71 дюйма) C 170,0 мм (6,69 дюйма) - - Обозначения на рисунке *a Верхняя граница *b Нормальное положение *c Нижняя граница - - - УКАЗАНИЕ:
- Если результат не соответствует требованиям, замените форсунку стеклоомывателя.
| 3. ОТРЕГУЛИРУЙТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ |

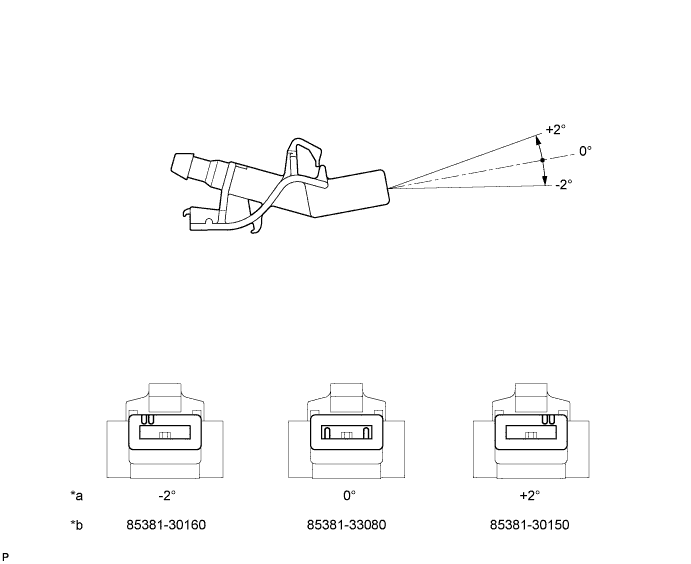

Выберите форсунку омывателя фары с надлежащей областью контакта. Замените форсунку омывателя фары новой.
Обозначения на рисунке *a Угол распыления жидкости стеклоомывателя *b Каталожный номер
