Корпус клапанов в сборе проверка. Camry ASV50
ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (SLT, SL1, SL2)
ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ DSL
ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S4
Корпус Клапанов В Сборе -- Проверка |
| 1. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (SLT, SL1, SL2) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
1 - 2
| 20°C (68°F)
| 5,0-5,6 Ом
|

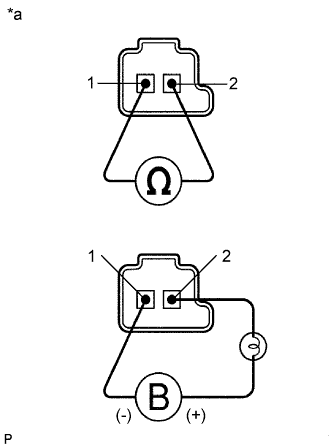

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
Электромагнитный клапан переключения передач (SLT, SL1, SL2)
|
Если значение не отвечает требованиям, замените электромагнитный клапан переключения передач.
Подсоедините положительный (+) вывод батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана, а затем проверьте работу клапана.
- ПРИМЕЧАНИЕ:
- При использовании во время проверки напряжения аккумуляторной батареи не подносите слишком близко друг к другу положительный (+) и отрицательный (-) щупы диагностического прибора, иначе может произойти короткое замыкание.
- OK:
- Слышен звук срабатывания электромагнитного клапана.
Если результат проверки не соответствует требованиям, замените электромагнитный клапан переключения передач.
| 2. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ DSL |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
Разъем электромагнитного клапана (DSL) - корпус электромагнитного клапана (DSL)
| 20°C (68°F)
| 11 - 13 Ом
|

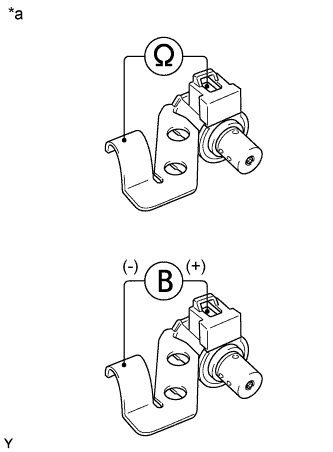

Обозначения на рисунке*a
| Электромагнитный клапан переключения передач DSL
|
Если значение не соответствует заданному, замените электромагнитный клапан переключения передач DSL.
Подсоедините положительный (+) вывод батареи к контакту разъема электромагнитного клапана, а отрицательный (-) вывод – к корпусу электромагнитного клапана, а затем проверьте работу клапана.
- ПРИМЕЧАНИЕ:
- При использовании во время проверки напряжения аккумуляторной батареи не подносите слишком близко друг к другу положительный (+) и отрицательный (-) щупы диагностического прибора, иначе может произойти короткое замыкание.
- OK:
- Слышен звук срабатывания электромагнитного клапана.
Если клапан не действует в соответствии с требованиями, замените электромагнитный клапан переключения передач DSL.
| 3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S4 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
Разъем электромагнитного клапана (S4) - корпус электромагнитного клапана (S4)
| 20°C (68°F)
| 11 - 15 Ом
|

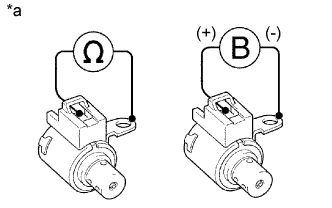

Обозначения на рисунке*a
| Электромагнитный клапан переключения передач S4
|
Если значение не отвечает требованиям, замените электромагнитный клапан S4 переключения передач.
Подсоедините положительный (+) вывод батареи к контакту разъема электромагнитного клапана, а отрицательный (-) вывод – к корпусу электромагнитного клапана, а затем проверьте работу клапана.
- ПРИМЕЧАНИЕ:
- При использовании во время проверки напряжения аккумуляторной батареи не подносите слишком близко друг к другу положительный (+) и отрицательный (-) щупы диагностического прибора, иначе может произойти короткое замыкание.
- OK:
- Слышен звук срабатывания электромагнитного клапана.
Если результат проверки не соответствует требованиям, замените электромагнитный клапан S4 переключения передач.
