Главный Выключатель Системы Ультразвуковой Локации -- Установка



1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ (для моделей с левосторонним рулевым управлением)

  1. Введите в зацепление 2 захвата и установите выключатель заднего ультразвукового локатора или системы ультразвуковой локации.



2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ (для моделей с правосторонним рулевым управлением)

  1. Закрепите 2 захвата и установите выключатель заднего ультразвукового локатора или системы ультразвуковой локации.



3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

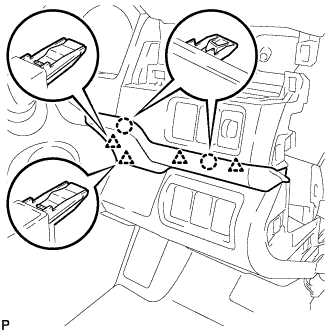

  1. Предварительно установите облицовку панели управления в сборе, как показано на рисунке.

  1. Подсоедините все разъемы.

  1. Для моделей с левосторонним рулевым управлением:

    1. Введите в зацепление 3 захвата, 7 фиксаторов и 4 направляющие.

  1. Для моделей с правосторонним рулевым управлением:

    1. Введите в зацепление 4 захвата, 5 фиксаторов и 4 направляющие.



    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 4 фиксатора и 2 направляющие, чтобы установить центральную облицовку панели управления.



4. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ


    Camry ASV50 GSV50 ACV51

  1. Установите воздуховод с дефлектором панели приборов № 1 в сборе и введите в зацепление 4 фиксатора.



5. УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

  1. Для моделей с интеллектуальной системой посадки и запуска:

    1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Установите верхнюю отделочную накладку панели приборов и закрепите ее 2 захватами и 4 фиксаторами.



6. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  1. Введите в зацепление 3 направляющие.



    Camry ASV50 GSV50 ACV51

  1. Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.



7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ
Для моделей с левосторонним рулевым управлением: (Нажмите здесь)
Для моделей с правосторонним рулевым управлением: (Нажмите здесь)


8. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска)
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


9. НАСТРОЙТЕ ПАРАМЕТРЫ СИСТЕМЫ НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)
ПРИМЕЧАНИЕ:
Восстановите предыдущую установку функции автоматического отвода/возврата, изменив значение параметра настройки (Нажмите здесь).
