Задний бампер повторная сборка. Camry ASV50

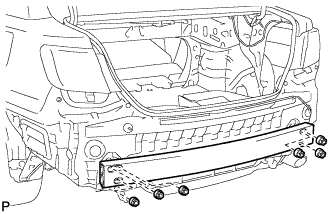

Установите усилитель заднего бампера в сборе и закрепите его 6 гайками.

Момент затяжки:

61 N*m{622 kgf*cm, 45 ft.*lbf}

Введите в зацепление фиксатор.

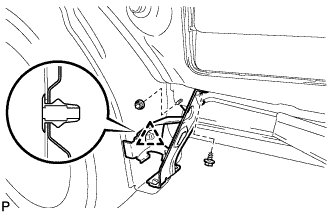

Установите усиление арки левого колеса и закрепите его винтом и гайкой.

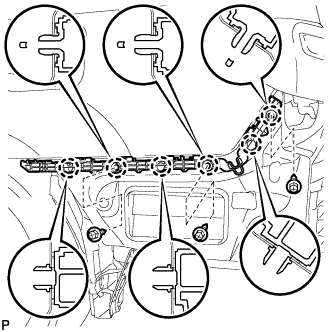

Введите в зацепление 6 захвата.

Установите левый боковой держатель заднего бампера и закрепите его 3 винтами.

Момент затяжки:

3,0 N*m{31 kgf*cm, 27 in.*lbf}

Установите держатель ультразвукового датчика № 1 на задний бампер в сборе и введите в зацепление 2 захвата.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить передний бампер выступом при установке держателя.

2. Надежно закрепите держатель ультразвукового датчика № 1, чтобы между ним и поверхностью переднего бампера не было зазоров.


УКАЗАНИЕ:

При установке держателя совместите паз и стопор, как показано на рисунке.

Закрепите 2 захвата и установите ультразвуковой датчик № 1 в держатель ультразвукового датчика № 1.

ПРИМЕЧАНИЕ:

Прижмите держатель ультразвукового датчика № 1 с наружной стороны бампера, чтобы между ним и поверхностью бампера не было зазора. В этом случае не давите на ультразвуковой датчик.

Установите фиксатор ультразвукового датчика и введите в зацепление 4 захвата.

Введите зажим в зацепление.

Подсоедините разъем.

Подсоедините 4 разъема.

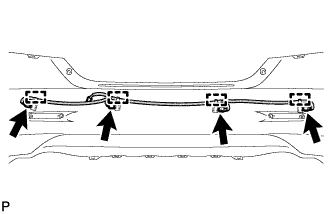

Введите в зацепление 4 зажима, чтобы закрепить жгут электропроводки багажного отделения № 2.

Введите в зацепление направляющую.

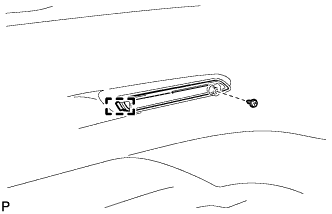

Установите левый уголковый отражатель в сборе и закрепите его винтом.

Удалите остатки клейкой ленты чистящим средством.

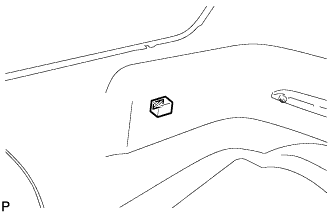

Установите новую левую накладку заднего бампера.

УКАЗАНИЕ:

Приклейте новую левую накладку заднего бампера по линии, нанесенной на заднем бампере.

Удалите остатки клейкой ленты чистящим средством.

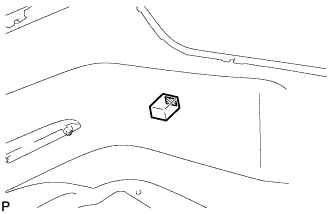

Установите новую правую прокладку заднего бампера.

УКАЗАНИЕ:

Приклейте новую правую накладку заднего бампера по линии, нанесенной на заднем бампере.
