Передний бампер повторная сборка. Camry ASV50

Установите левый боковой держатель переднего бампера и закрепите его 2 захватами.

Заверните болт и винт.

Момент затяжки:

Болт:

5,4 N*m{55 kgf*cm, 48 in.*lbf}

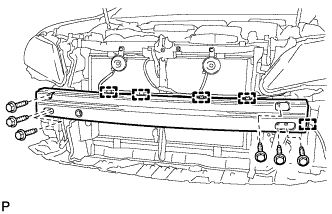

Установите усилитель переднего бампера в сборе и закрепите его 6 болтами.

Момент затяжки:

61 N*m{622 kgf*cm, 45 ft.*lbf}

Введите в зацепление 5 зажимов.

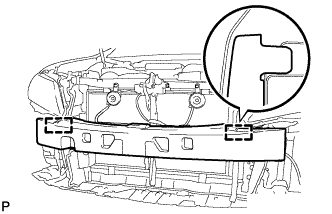

Закрепите 2 направляющие и установите поглотитель энергии удара переднего бампера

Введите в зацепление крепление.

Установите нижнюю накладку переднего бампера и закрепите ее 2 захватами.

Введите в зацепление 2 захвата.

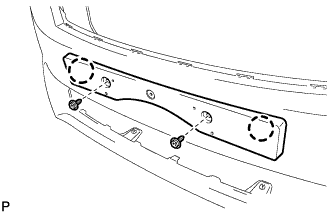

Установите кронштейн опоры удлинителя переднего бампера и закрепите его 2 винтами.

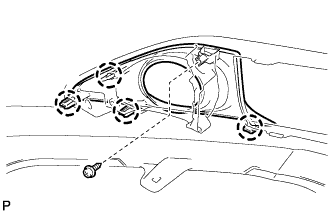

Введите в зацепление 4 захвата.

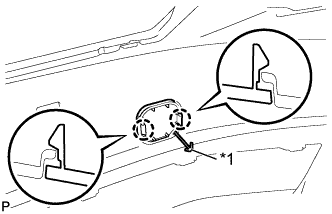

Установите крышку левого отверстия в переднем бампере и закрепите ее винтом.

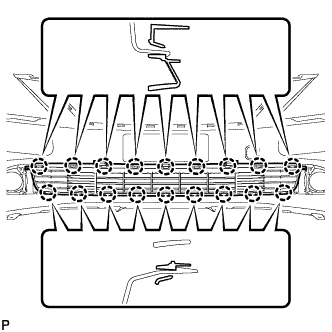

Установите нижнюю решетку радиатора № 1 и закрепите ее 18 скобами.

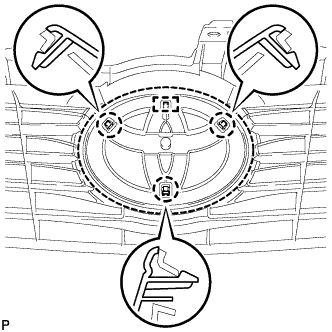

Введите в зацепление направляющую и 3 захвата, чтобы закрепить эмблему решетки радиатора.

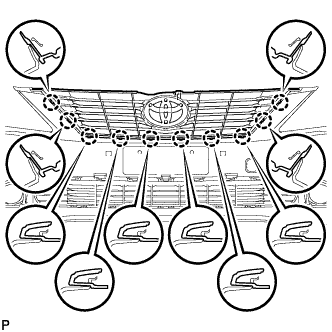

Введите в зацепление 10 захватов, чтобы закрепить решетку радиатора в сборе.

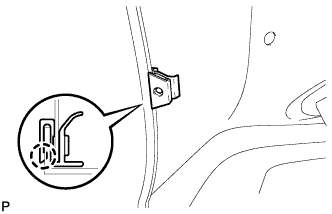

Установите держатель переднего подкрылка и введите в зацепление захват.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Введите в зацепление 2 направляющие, чтобы временно закрепить противотуманную фару в сборе.

Установите противотуманную фару и закрепите ее винтом.

Момент затяжки:

1,6 N*m{16 kgf*cm, 14 in.*lbf}

Для моделей производства TMC:

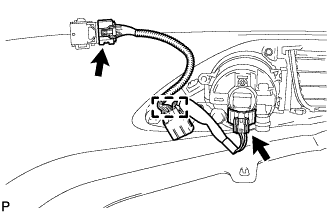

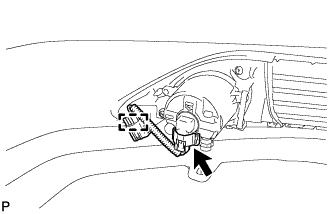

1. Подсоедините разъем.


Установите держатель ультразвукового датчика № 1 на передний бампер в сборе и введите в зацепление 2 захвата.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить передний бампер выступом при установке держателя.

2. Надежно закрепите держатель ультразвукового датчика № 1, чтобы между ним и поверхностью переднего бампера не было зазоров.


УКАЗАНИЕ:

1. При установке держателя совместите паз и стопор, как показано на рисунке.


Закрепите 2 захвата и установите ультразвуковой датчик № 1 в держатель ультразвукового датчика № 1.

ПРИМЕЧАНИЕ:

Прижмите держатель ультразвукового датчика № 1 с наружной стороны бампера, чтобы между ним и поверхностью бампера не было зазора. В этом случае не давите на ультразвуковой датчик.

Для моделей производства TMC:

1. Подсоедините разъем.


   Обозначения на рисунке

   *A	Левая сторона
   *B	Правая сторона

Для моделей с противотуманными фарами без сенсорной системы помощи при парковке TOYOTA:

1. Введите зажим в зацепление.


2. Подсоедините разъем, чтобы закрепить жгут электропроводки моторного отсека № 4.


   УКАЗАНИЕ:

   Порядок выполнения работ одинаков для правой и левой стороны.

Для моделей с противотуманными фарами и сенсорной системой помощи при парковке TOYOTA:

1. Введите зажим в зацепление.


2. Подсоедините 2 разъема, чтобы закрепить жгут электропроводки моторного отсека № 4.


   УКАЗАНИЕ:

   Порядок выполнения работ одинаков для правой и левой стороны.

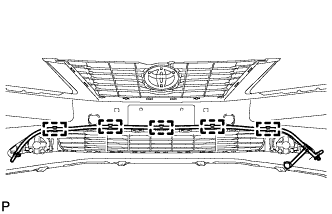

Установите шланг очистителя фар и закрепите его 5 зажимами.

Присоедините направляющую к переднему бамперу в сборе, а затем нажмите на выступ (A) и введите в зацепление захват, как показано на рисунке.

Вверните болт.

Момент затяжки:

1,1 N*m{11 kgf*cm, 10 in.*lbf}

Подсоедините шланг очистителя фар и введите в зацепление фиксатор.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Введите в зацепление 2 захвата, чтобы закрепить форсунку омывателя фары в сборе.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.
