Передний бампер разборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Наружные Панели Наружная Отделка. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

  2. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

  3. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

  4. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

  5. СНИМИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР (для моделей с системой очистителей фар)

  6. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей производства TMC)

  7. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

  8. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

  9. СНИМИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

  10. СНИМИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

  11. СНИМИТЕ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО ПОДКРЫЛКА

  12. СНИМИТЕ РЕШЕТКУ РАДИАТОРА В СБОРЕ

  13. СНИМИТЕ ЭМБЛЕМУ РЕШЕТКИ РАДИАТОРА В СБОРЕ

  14. СНИМИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА № 1

  15. СНИМИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА

  16. СНИМИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА

  17. СНИМИТЕ УСТАНОВОЧНЫЙ КРОНШТЕЙН УДЛИНИТЕЛЯ ПЕРЕДНЕГО БАМПЕРА

  18. СНИМИТЕ НИЖНЮЮ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

  19. СНИМИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

  20. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ

  21. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

  22. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

Передний Бампер -- Разборка



1. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)


    Camry ASV50 GSV50 ACV51

  1. Выдвиньте форсунку омывателя фары в сборе

  1. Освободите 2 захвата и снимите форсунку омывателя фары в сборе.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


2. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


3. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)


    Camry ASV50 GSV50 ACV51

  1. Сдвиньте хомут и отсоедините шланг очистителя фар.



    Camry ASV50 GSV50 ACV51

  1. Выверните болт.



  1. Нажмите на выступ (A), отсоедините захват и снимите привод омывателя фары в сборе, как показано на рисунке.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер разборка

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


4. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


5. СНИМИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР (для моделей с системой очистителей фар)


    Camry ASV50 GSV50 ACV51

  1. Расцепите 5 зажимов и снимите шланг очистителя фар.



6. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей производства TMC)


  1. Для моделей с противотуманными фарами без сенсорной системы помощи при парковке TOYOTA:



      Camry ASV50 GSV50 ACV51

    1. Отсоедините разъем.

    2. Освободите зажим и снимите жгут электропроводки моторного отсека № 4.

      УКАЗАНИЕ:
      Порядок выполнения работ одинаков для правой и левой стороны.


  1. Для моделей с противотуманными фарами и сенсорной системой помощи при парковке TOYOTA:



      Camry ASV50 GSV50 ACV51

    1. Отсоедините 2 разъема.

    2. Освободите зажим и снимите жгут электропроводки моторного отсека № 4.

      УКАЗАНИЕ:
      Порядок выполнения работ одинаков для правой и левой стороны.


7. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)


  1. Для моделей производства TMC:



      Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер разборка

    1. Отсоедините разъем.

      Обозначения на рисунке
      *A
      		 Левая сторона
      *B
      		 Правая сторона


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер разборка

  1. Освободите 2 захвата и снимите ультразвуковой датчик № 1.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона


8. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер разборка

  1. Освободите 2 захвата и снимите держатель ультразвукового датчика № 1 с переднего бампера в сборе.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона

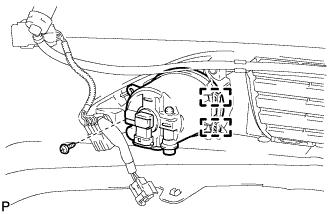

9. СНИМИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

  1. Для моделей производства TMC:

    1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Выверните винт.

  1. Освободите 2 направляющие и снимите противотуманную фару в сборе.



10. СНИМИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


11. СНИМИТЕ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО ПОДКРЫЛКА


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите держатель переднего подкрылка.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


12. СНИМИТЕ РЕШЕТКУ РАДИАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите решетку радиатора в сборе.



13. СНИМИТЕ ЭМБЛЕМУ РЕШЕТКИ РАДИАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Освободите 3 захвата и направляющую и снимите эмблему решетки радиатора в сборе.



14. СНИМИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА № 1


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 18 скоб и снимите нижнюю решетку радиатора № 1.



15. СНИМИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51

  1. Выверните винт.

  1. Освободите 4 фиксатора и снимите крышку левого отверстия переднего бампера.



16. СНИМИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


17. СНИМИТЕ УСТАНОВОЧНЫЙ КРОНШТЕЙН УДЛИНИТЕЛЯ ПЕРЕДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта.

  1. Освободите 2 захвата и снимите установочный кронштейн удлинителя переднего бампера.



18. СНИМИТЕ НИЖНЮЮ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер разборка

  1. Освободите 2 захвата.

    Обозначения на рисунке
    *1
    		Крюк

  1. Освободите крепление и снимите нижнюю накладку переднего бампера.



19. СНИМИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 2 направляющих и снимите передний поглотитель энергии удара переднего бампера.



20. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Расцепите 5 зажимов.

  1. Выверните 6 болтов и снимите усилитель переднего бампера.



21. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и винт.

  1. Отцепите 2 захвата и снимите левый боковой держатель переднего бампера.



22. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.
