DTC P0503 Датчик скорости автомобиля "A" передает прерывистый/нестабильный/чрезмерный сигнал


ОПИСАНИЕ

Если сбой (быстрое изменение скорости автомобиля) сигнала скорости автомобиля, поступающего с ЭБУ системы противоскольжения, обнаруживаеся во время работы системы круиз-контроля, ECM определяет, что имеется кратковременное прерывание и помехи, и регистрирует DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0503
При быстром изменении скорости автомобиля во время работы системы круиз-контроля регистрируются кратковременные прерывания сигнала или помехи.
  1. Датчик скорости автомобиля
  2. Сигнальная цепь датчика скорости автомобиля
  3. Щиток приборов в сборе
  4. ECM

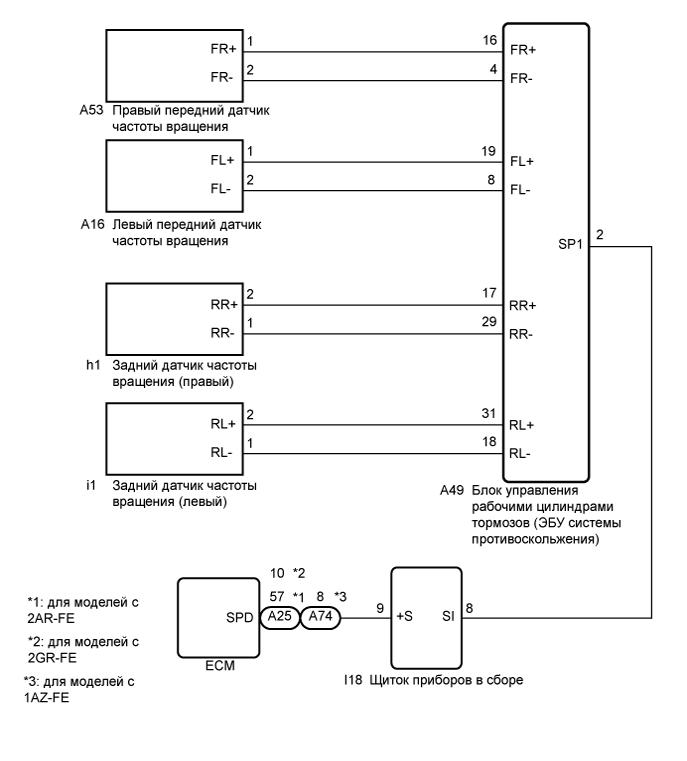

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Круиз-Контроль.Система Круиз-Контроля. dtc p0503 датчик скорости автомобиля a передает прерывистый/нестабильный/чрезмерный сигнал


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Одновременно этот DTC может регистрироваться в системе курсовой устойчивости. В этом случае в первую очередь выполните поиск неисправностей в системе курсовой устойчивости.
1.ПРОВЕРЬТЕ DTC (СИСТЕМЫ КУРСОВОЙ УСТОЙЧИВОСТИ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Trouble Codes.

  1. Проверьте наличие кодов DTC.

    Результат:
    Результат
    		Перейти к
    DTC не выводится
    		А
    DTC выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ" (ТАБЛИЦА DTC) (Нажмите здесь)
А


2.ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Замените щиток приборов в сборе (Нажмите здесь).


ДАЛЕЕ


3.ПРОВЕРЬТЕ КОДЫ DTC (СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выполните следующие действия, чтобы убедиться в том, что выполняются условия регистрации DTC.

    УКАЗАНИЕ:
    Если условия регистрации не выполняются, система не может обнаружить неисправность.

    1. Двигайтесь на автомобиле со скоростью, при которой возможна работа системы круиз-контроля.

    2. Включите систему круиз-контроля, используя выключатель круиз-контроля (кнопку ON-OFF).

    3. Переведите выключатель круиз-контроля в положение -/SET, чтобы система круиз-контроля начала регулировать скорость автомобиля.

  1. Проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Перейти к
    DTC не выводится
    		А
    Код DTC P0503 выводится (для моделей с 2AR-FE).
    		B
    DTC P0503 выводится (для моделей с 2GR-FE)
    		C
    DTC P0503 выводится (для моделей с 1AZ-FE)
    		D


B
ЗАМЕНИТЕ ECM (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (Нажмите здесь)

D
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

КОНЕЦ (НЕИСПРАВЕН ЩИТОК ПРИБОРОВ В СБОРЕ)
