Батарея передатчика (для моделей с интеллектуальной системой посадки и запуска) замена. Camry ASV50

Для типа A:

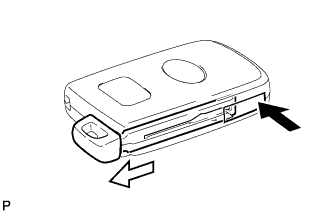

1. Нажмите рукоятку защелки отпускания и извлеките механический ключ.

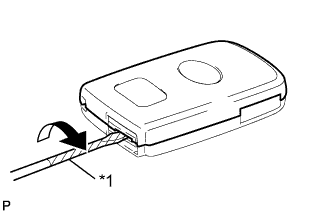

2. Вставьте отвертку в щель и поверните ее, чтобы отсоединить крышку корпуса передатчика.


   Обозначения на рисунке

   *1	Защитная клейкая лента

   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

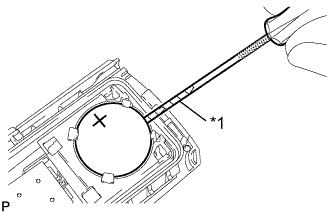

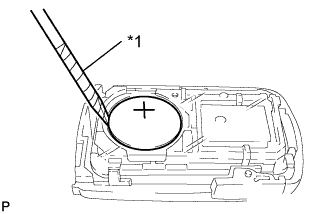

3. Вставьте часовую отвертку в щель и аккуратно извлеките батарею передатчика (литиевую батарею: CR2032).


   Обозначения на рисунке

   *1	Защитная клейкая лента

   ПРИМЕЧАНИЕ:

   1. Не нажимайте на контакты пальцами.

   2. Не прилагайте усилий, чтобы приподнять батарею передатчика. Можно повредить контакты.

   3. Не касайтесь батареи передатчика влажными руками. Вода может вызвать ржавление.

   4. Не трогайте и не двигайте детали внутри передатчика. Это может помешать правильной работе передатчика.

   5. При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение электрического передатчика.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Для типа B:

1. Нажмите рукоятку защелки отпускания и извлеките механический ключ.






2. Вставьте отвертку в щель и поверните ее, чтобы отсоединить крышку корпуса передатчика.


   Обозначения на рисунке

   *1	Защитная клейкая лента

   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

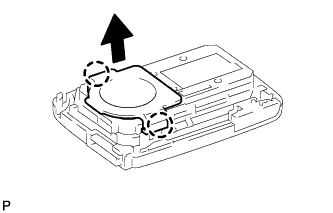

3. Освободите 2 захвата и снимите крышку.






4. Вставьте часовую отвертку в щель и аккуратно извлеките батарею передатчика (литиевую батарею: CR2032).


   Обозначения на рисунке

   *1	Защитная клейкая лента

   ПРИМЕЧАНИЕ:

   1. Не нажимайте на контакты пальцами.

   2. Не прилагайте усилий, чтобы приподнять батарею передатчика. Можно повредить контакты.

   3. Не касайтесь батареи передатчика влажными руками. Вода может вызвать ржавление.

   4. Не трогайте и не двигайте детали внутри передатчика. Это может помешать правильной работе передатчика.

   5. При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение электрического передатчика.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Для типа A:

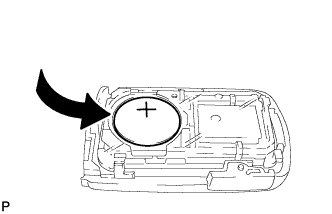

1. Установите новую батарею передатчика (литиевую батарею: CR2032) положительным (+) полюсом вверх, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   1. Будьте внимательны, чтобы не перепутать полюса батареи во время установки.

   2. Предохраняйте крышку передатчика от попадания пыли и масла.

   3. При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение электрического передатчика.

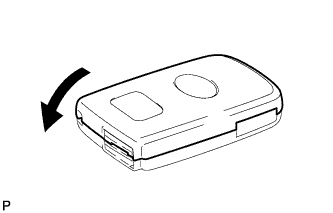

2. Установите крышку корпуса передатчика, нажав на нее, как показано на рисунке.

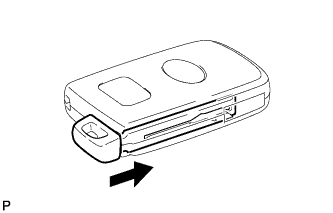

3. Вставьте механический ключ в передатчик.


4. Нажмите на один из выключателей передатчика и убедитесь, что светодиод загорается.


   OK:

   Светодиод передатчика загорается при нажатии переключателя.


Для типа B:

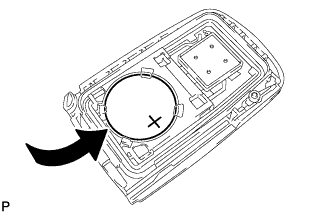

1. Установите новую батарею передатчика (литиевую батарею: CR2032) положительным (+) полюсом вверх, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   1. Будьте внимательны, чтобы не перепутать полюса батареи во время установки.

   2. Предохраняйте крышку передатчика от попадания пыли и масла.

   3. При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение электрического передатчика.

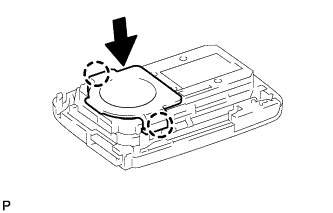

2. Введите в зацепление 2 захвата и установите крышку.






3. Установите крышку корпуса передатчика, нажав на нее, как показано на рисунке.






4. Вставьте механический ключ в передатчик.


5. Нажмите на один из выключателей передатчика и убедитесь, что светодиод загорается.


   OK:

   Светодиод передатчика загорается при нажатии переключателя.
