Прокладка головки блока цилиндров снятие. Camry ASV50
СНИМИТЕ РАСПРЕДВАЛ
СНИМИТЕ РАСПРЕДВАЛ № 2
СНИМИТЕ ПРАВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ
СНИМИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 2)
СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 3 В СБОРЕ
СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 2)
СНИМИТЕ РАСПРЕДВАЛ № 3
СНИМИТЕ РАСПРЕДВАЛ № 4
СНИМИТЕ ЛЕВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ
СНИМИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ
СНИМИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ
СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА
СНИМИТЕ ВОДООТВОДЯЩИЙ ПАТРУБОК
СНИМИТЕ ПРАВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ
СНИМИТЕ ПРОКЛАДКУ ПРАВОЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
СНИМИТЕ ЛЕВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ
СНИМИТЕ ПРОКЛАДКУ ЛЕВОЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
Прокладка Головки Блока Цилиндров -- Снятие |
(Нажмите здесь).
2. СНИМИТЕ РАСПРЕДВАЛ № 2 |
Снимите распредвал № 2.
3. СНИМИТЕ ПРАВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ |
Снимите правый кожух распредвала в сборе, вставив отвертку между головкой блока цилиндров и правым кожухом распредвала.
Обозначения на рисунке*1
| Защитная клейкая лента
|
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности головки блока цилиндров и правого кожуха распредвала.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
4. СНИМИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 2) |
Отжав натяжитель цепи № 3 вниз, зафиксируйте его, вставив в отверстие штифт диаметром 1,0 мм (0,0394 дюйма).
Обозначения на рисунке*1
| Штифт
|
*2
| Плунжер
|
*a
| Нажмите
|
Удерживая с помощью специального инструмента шестигранный участок каждого распредвала, ослабьте фланцевые болты зубчатого колеса распредвала и зубчатого колеса распредвала выпускных клапанов.
Обозначения на рисунке*a
| Поверните
|
*b
| Удерживайте
|
- SST
- 09922-10010
- ПРИМЕЧАНИЕ:
- Будьте осторожны, чтобы не повредить головку блока цилиндров SST.
- Не ослабляйте другие болты. В случае ослабления любых болтов замените зубчатое колесо распредвала в сборе и/или зубчатое колесо распредвала выпускных клапанов в сборе новым.
Выверните 2 болта и снимите зубчатое колесо распредвала вместе с надетой цепью № 2.
5. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 3 В СБОРЕ |
Выверните болт и снимите натяжитель цепи № 3.
6. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 2) |
Проверьте, чтобы распредвалы располагались, как показано на рисунке.
Обозначения на рисунке*1
| Штифт
|
*a
| Вид спереди
|
В несколько приемов равномерно ослабьте и выверните 8 болтов крышек подшипников в последовательности, показанной на рисунке.
В несколько приемов равномерно ослабьте и выверните 13 болтов крышек подшипников в последовательности, показанной на рисунке.
- ПРИМЕЧАНИЕ:
- Равномерно ослабляйте болты, удерживая распредвал строго горизонтально.
Снимите 5 крышек подшипников распредвала.
7. СНИМИТЕ РАСПРЕДВАЛ № 3 |
Снимите распредвал № 3.
8. СНИМИТЕ РАСПРЕДВАЛ № 4 |
Снимите распредвал № 4.
9. СНИМИТЕ ЛЕВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ |
Снимите левый кожух распредвала, вставив отвертку между головкой блока цилиндров и левым кожухом распредвала.
Обозначения на рисунке*1
| Защитная клейкая лента
|
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности головки блока цилиндров и левого кожуха распредвала.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
10. СНИМИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ |
Снимите 24 рычага приводов клапанов.
- УКАЗАНИЕ:
- Разложите снятые детали в надлежащем порядке.
11. СНИМИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ |
Снимите с головки блока цилиндров 24 механизма регулировки зазора в приводе клапана.
- УКАЗАНИЕ:
- Разложите снятые детали в надлежащем порядке.
12. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА |
Снимите колпаки штоков 24 клапанов.
13. СНИМИТЕ ВОДООТВОДЯЩИЙ ПАТРУБОК |
Выверните 2 болта, отверните 4 гайки и снимите выпускной патрубок охлаждающей жидкости.
Обозначения на рисунке*1
| Гайка
|
*2
| Болт
|
Снимите 2 прокладки и уплотнительное кольцо.
14. СНИМИТЕ ПРАВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ |

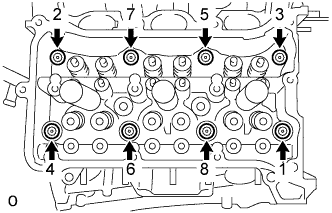

С помощью 12-гранного ключа на 8 мм в несколько приемов равномерно ослабьте 10 болтов крепления головки блока цилиндров в последовательности, показанной на рисунке. Выверните 8 болтов головки блока цилиндров и снимите плоские шайбы.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, следя за тем, чтобы шайбы не упали внутрь головки блока цилиндров.
- Если выворачивать болты в неправильной последовательности, головка блока цилиндров может покоробиться или треснуть.
- УКАЗАНИЕ:
- Разложите снятые детали в надлежащем порядке.
Снимите правую головку блока цилиндров в сборе.
15. СНИМИТЕ ПРОКЛАДКУ ПРАВОЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
Снимите прокладку правой головки блока цилиндров.
16. СНИМИТЕ ЛЕВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ |

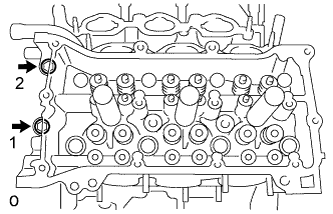

В несколько приемов равномерно ослабьте и выверните 2 болта крепления головки блока цилиндров в последовательности, показанной на рисунке.

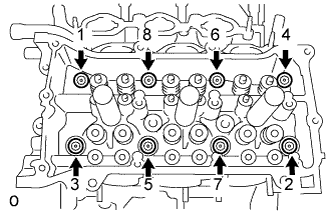

С помощью 12-гранного гаечного ключа на 10 мм в несколько приемов равномерно ослабьте 8 болтов в последовательности, показанной на рисунке. Выверните 8 болтов головки блока цилиндров и снимите плоские шайбы.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, следя за тем, чтобы шайбы не упали внутрь головки блока цилиндров.
- Если выворачивать болты в неправильной последовательности, головка блока цилиндров может покоробиться или треснуть.
- УКАЗАНИЕ:
- Кладите отдельно детали, снятые с каждого из установочных узлов.
Снимите левую головку блока цилиндров.
17. СНИМИТЕ ПРОКЛАДКУ ЛЕВОЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
Снимите прокладку левой головки блока цилиндров.
