dtc b2324 прекращение обмена данными с эбу левой задней двери. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

ОПИСАНИЕ

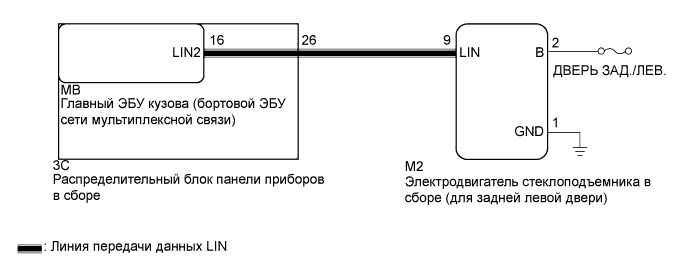

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

2. После замены или снятия/установки электродвигателя стеклоподъемника в сборе необходимо выполнить инициализацию (Нажмите здесь).

3. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
   Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.


1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).







2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   УКАЗАНИЕ:

   Данная операция предназначена для проверки шины LIN в распределительном блоке панели приборов в сборе, соединяющей жгут проводов и встроенный главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).




   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-26 (LIN2) - MB-16 (LIN2)	Всегда	Менее 1 Ом

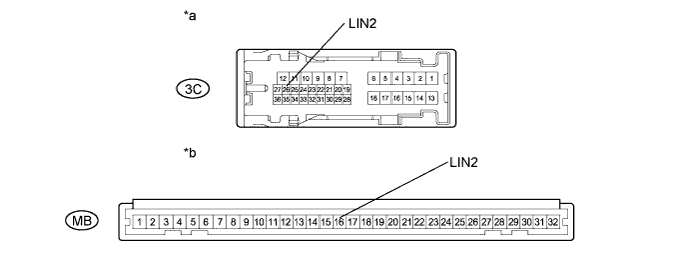

   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   *b

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

1. Отсоедините разъем М2 электродвигателя стеклоподъемника в сборе (для левой задней двери).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-26 (LIN2) - M2-9 (LIN)	Всегда	Менее 1 Ом
   3C-26 (LIN2) - масса	Всегда	10 кОм или более

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   M2-2 (B) - масса	Всегда	11-14 В

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   M2-1 (GND) - масса	Всегда	Менее 1 Ом

1. Замените электродвигатель стеклоподъемника в сборе (левой задней двери) (Нажмите здесь).


1. Сбросьте DTC (Нажмите здесь).


2. Проверьте наличие кодов DTC.


   OK:

   DTC B2324 не выводится.
