dtc b1206 прекращение обмена данными с главным выключателем электрических стеклоподъемников. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

ОПИСАНИЕ

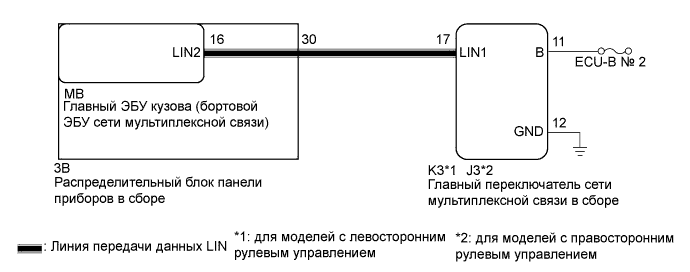

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

2. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
   Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.


1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).







2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   УКАЗАНИЕ:

   Данная операция предназначена для проверки шины LIN в распределительном блоке панели приборов в сборе, соединяющей жгут проводов и встроенный главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).




   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3B-30 (LIN2) - MB-16 (LIN2)	Всегда	Менее 1 Ом




   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   *b

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

1. Отсоедините разъем K3*1 или J3*2 главного переключателя сети мультиплексной связи.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3B-30 (LIN2) - K3-17 (LIN1)*1 3B-30 (LIN2) - J3-17 (LIN1)*2	Всегда	Менее 1 Ом
   3B-30 (LIN2) - масса	Всегда	10 кОм или более

   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K3-11 (B) - K3-12 (GND)*1 J3-11 (B) - J3-12 (GND)*2	Всегда	11-14 В

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K3-12 (GND) - масса*1 J3-12 (GND) - масса*2	Всегда	Менее 1 Ом

   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


1. Замените главный переключатель сети мультиплексной связи в сборе (Нажмите здесь).


1. Сбросьте DTC (Нажмите здесь).


2. Еще раз проверьте DTC.


   OK:

   DTC B1206 не выводится.
