Система передних сидений с электроприводом проверка работы системы. Camry ASV50

Проверьте основные функции.

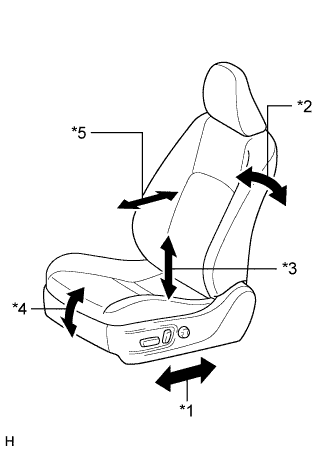

1. С помощью переключателей электропривода сидений проверьте работу всех функций сидений:


   1. Функция продольного перемещения

   2. Функция наклона

   3. Функция подъема*

   4. Функция вертикального перемещения передней части*

   5. Функция регулировки положения опоры поясницы*

   1. *: Для водителя


Проверьте работу PTC внутри электродвигателя привода сиденья.

УКАЗАНИЕ:

Когда переключатель электропривода переднего сиденья удерживается в одном положении (даже после перемещения сиденья в крайнее положение в одном направлении), сопротивление термистора PTC возрастает. Когда сопротивление превысит заданный уровень, система отключит ток, чтобы не допустить короткого замыкания.

ПРИМЕЧАНИЕ:

1. При выполнении проверки сиденье должно быть установлено в автомобиле.


1. Выполните 4 описанных ниже шага, чтобы проверить диапазоны перемещения для каждой функции электропривода сиденья.


1. Выберите функцию электропривода сиденья. С помощью переключателя электропривода переднего сиденья переместите сиденье в одном из направлений до упора. Оставьте сиденье в этом положении примерно на 60 с.


2. Посредством переключателя электропривода переднего сиденья попытайтесь переместить сиденье в том же направлении, что и на предыдущем шаге. Измерьте время, прошедшее до автоматического отключения тока (по звуку остановки электродвигателя).


   Номинальное значение / Номинальный режим:

   4–90 секунд


3. После отключения тока отпустите переключатель электропривода переднего сиденья и подождите приблизительно 60 секунд.


4. С помощью этого же переключателя электропривода переднего сиденья переместите сиденье в противоположном направлении. Убедитесь, что электродвигатель работает.


Проверьте работу PTC внутри электродвигателя привода сиденья.

ПРИМЕЧАНИЕ:

При выполнении проверки сиденье должно быть установлено в автомобиле.

1. С помощью переключателя опоры поясницы переднего сиденья с электроприводом переместите опору поясницы в крайнее переднее или крайнее заднее положение. Оставьте сиденье в этом положении примерно на 60 с.


2. Снова приведите в действие переключатель опоры поясницы переднего сиденья с электроприводом и попробуйте переместить опору поясницы в том же направлении, что и на предыдущем шаге. Измерьте время, спустя которое происходит отключение тока (прекращает издаваться звук работающего электродвигателя).


   Номинальное значение / Номинальный режим:

   4–90 секунд


3. После отключения тока отпустите переключатель опоры поясницы переднего сиденья с электроприводом и подождите приблизительно 60 с.


4. С помощью переключателя электропривода опоры поясницы переднего сиденья переместите опору поясницы в противоположном направлении. Убедитесь, что электродвигатель работает.
