Молдинг капота двигателя установка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Наружные Панели Наружная Отделка. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО МОЛДИНГА КАПОТА

  2. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОГО ПЕРЕДНЕГО МОЛДИНГА КАПОТА

  3. УСТАНОВИТЕ НАКЛАДКУ ПРАВОГО ПЕРЕДНЕГО МОЛДИНГА КАПОТА

  4. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ КАПОТА В СБОРЕ

Молдинг Капота Двигателя -- Установка



1. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО МОЛДИНГА КАПОТА

  1. Удалите остатки клейкой ленты чистящим средством.

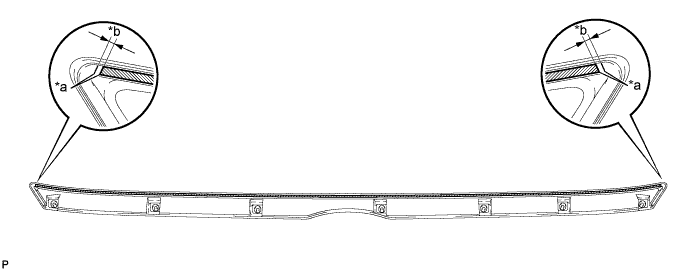

  1. Установите новую накладку переднего молдинга капота таким образом, чтобы она была отцентрирована по отметкам на переднем молдинге капота.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг капота двигателя установка


    Обозначения на рисунке
    *a
    		Маркировка
    		*b
    		Номинальное положение края


2. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОГО ПЕРЕДНЕГО МОЛДИНГА КАПОТА

  1. Удалите остатки клейкой ленты чистящим средством.



    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг капота двигателя установка

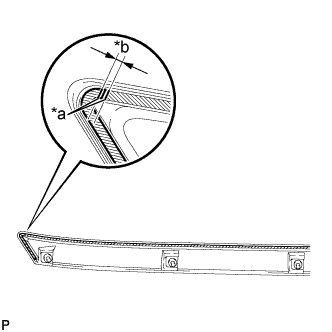

  1. Установите новую левую накладку переднего молдинга капота таким образом, чтобы она была отцентрирована по отметкам на переднем молдинге капота.

    Обозначения на рисунке
    *a
    		Маркировка
    *b
    		Номинальное положение края


3. УСТАНОВИТЕ НАКЛАДКУ ПРАВОГО ПЕРЕДНЕГО МОЛДИНГА КАПОТА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


4. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ КАПОТА В СБОРЕ

  1. Установите передний молдинг капота и закрепите его 7 гайками.
