  1. УСТАНОВИТЕ ФИКСАТОР БОКОВОГО ВОДОСТОЧНОГО ЖЕЛОБКА ВДОЛЬ БОКОВОЙ КРОМКИ КРЫШИ № 1

  2. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ БОКОВОЙ ВОДОСТОЧНЫЙ ЖЕЛОБОК ВДОЛЬ БОКОВОЙ КРОМКИ КРЫШИ

Боковой Водосточный Желобок Вдоль Боковой Кромки Крыши -- Установка



1. УСТАНОВИТЕ ФИКСАТОР БОКОВОГО ВОДОСТОЧНОГО ЖЕЛОБКА ВДОЛЬ БОКОВОЙ КРОМКИ КРЫШИ № 1
ПРИМЕЧАНИЕ:
При установке новых фиксаторов снимите двухстороннюю клейкую ленту, оставшуюся в местах крепления к кузову, и очистите кузов с помощью безосадочного растворителя.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Боковой водосточный желобок вдоль боковой кромки крыши установка

  1. Нанесите герметик (3M DP-105 или аналогичный) слоем толщиной 2-3 мм (0,0787-0,118 дюйма) на новые фиксаторы бокового водосточного желобка вдоль боковой кромки крыши.

    Обозначения на рисунке
    *1
    		Герметик
    *a
    		Слой герметика: 2-3 мм
    УКАЗАНИЕ:
    Прочность клеевого соединения (прочность на разрыв): 13,7 МПа (140,0 кгс/см2, 1987 фунт на кв. дюйм) или выше (при температуре 23°C (73°F))

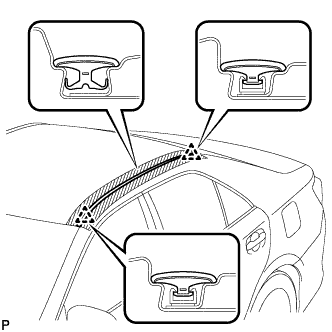

  1. Нажмите и установите 2 фиксатора бокового водосточного желобка вдоль боковой кромки крыши.



  1. Установите фиксаторы в положения на панели крыши, как показано на рисунке. Определите места закрепления и установите 2 фиксатора бокового водосточного желобка вдоль боковой кромки крыши, предварительно слегка покрытые герметиком (типа 3M DP-105 или аналогичным), с усилием надавив на них.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Боковой водосточный желобок вдоль боковой кромки крыши установка

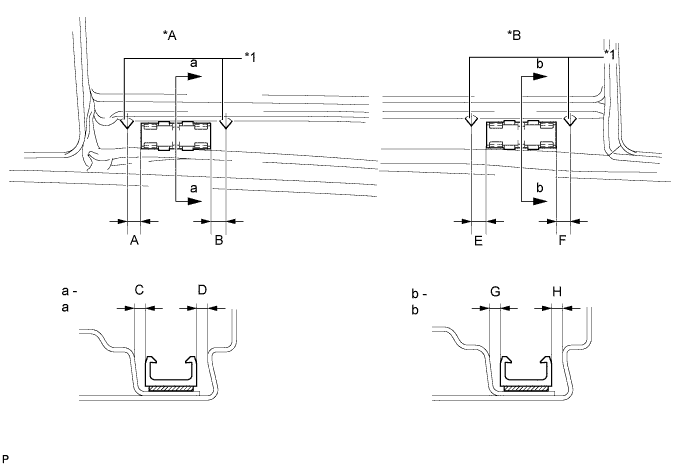

    Обозначения на рисунке
    *A
    		для передней стороны
    		*B
    		для задней стороны
    *1
    		Выступающая часть
    		-
    		-
    Номинальный размер
    Место установки
    		Размер
    		Измерение
    для передней стороны
    		А
    		4,0 мм (0,157 дюйма)
    B
    		4,0 мм (0,157 дюйма)
    C
    		1,8 мм (0,0709 дюйма)
    D
    		1,8 мм (0,0709 дюйма)
    для задней стороны
    		E
    		4,0 мм (0,157 дюйма)
    F
    		4,0 мм (0,157 дюйма)
    G
    		1,8 мм (0,0709 дюйма)
    H
    		1,8 мм (0,0709 дюйма)

  1. Установите центральный водосточный желобок вдоль боковой кромки крыши через 20 минут или более после установки 2 новых фиксаторов бокового водосточного желобка вдоль боковой кромки крыши.

    УКАЗАНИЕ:
    1. Время начального отверждения: 20 мин
    2. Время полного отверждения: 48 часа


2. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ БОКОВОЙ ВОДОСТОЧНЫЙ ЖЕЛОБОК ВДОЛЬ БОКОВОЙ КРОМКИ КРЫШИ


    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 2 фиксатора и установите центральный боковой водосточный желобок вдоль боковой кромки крыши.
