Трос управления замком двери багажного отделения в сборе (для моделей с правосторонним рулевым управлением) снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Двери Люки. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с ручным приводом)

  3. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с электроприводом)

  4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  5. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  7. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  8. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ

  9. ОТСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  10. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

  11. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  12. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ

  13. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  14. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  15. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  16. СНИМИТЕ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  17. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

  18. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

  19. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  20. СНИМИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ

  21. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Трос Управления Замком Двери Багажного Отделения В Сборе (Для Моделей С Правосторонним Рулевым Управлением) -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с ручным приводом)
(Нажмите здесь)


3. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с электроприводом)
(Нажмите здесь).


4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


5. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


7. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


8. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


9. ОТСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


10. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


11. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос управления замком двери багажного отделения в сборе (для моделей с правосторонним рулевым управлением) снятие

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Снимите подушку заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


12. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


13. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  1. Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня правого заднего сиденья.



    Camry ASV50 GSV50 ACV51

  1. Выверните болт.

  1. Освободите крюк и снимите боковую спинку правого заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


14. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите 13 захватов и снимите облицовку двери багажного отделения.



15. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Снимите напольный коврик багажного отделения.



16. СНИМИТЕ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  1. Снимите сетку для фиксации багажа.



17. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    Camry ASV50 GSV50 ACV51

  1. Снимите 5 фиксатора.



    Camry ASV50 GSV50 ACV51

  1. Освободите 4 фиксатора и снимите отделочную пластину заднего пола.



18. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос управления замком двери багажного отделения в сборе (для моделей с правосторонним рулевым управлением) снятие

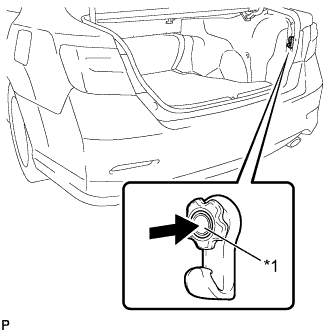

  1. Нажмите на штырь и снимите защелку облицовки багажного отделения № 1.

    Обозначения на рисунке
    *1
    		Штифт


19. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Снимите 3 фиксатора.

  1. Расцепите фиксатор и снимите правую внутреннюю облицовочную накладку багажного отделения.



20. СНИМИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ


    Camry ASV50 GSV50 ACV51

  1. Выверните винт.



    Camry ASV50 GSV50 ACV51

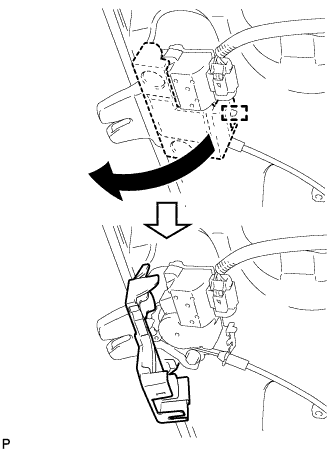

  1. Освободите направляющую и отсоедините рычаг открывания устройства блокировки топливной крышки в сборе, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе, а затем снимите рычаг открывания устройства блокировки топливной крышки.



21. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

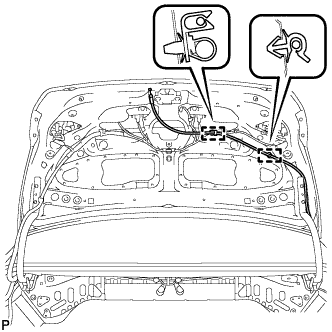

  1. Расцепите 2 зажима.



    Camry ASV50 GSV50 ACV51

  1. Освободите зажим и отсоедините жгут проводов.



    Camry ASV50 GSV50 ACV51

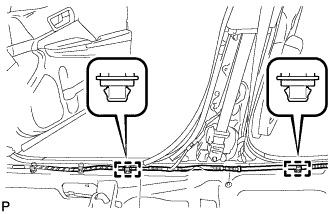

  1. Освободите 2 зажима и снимите 2 фиксатора опорной накладки.

  1. Отверните напольный коврик таким образом,чтобы можно было снять трос управления замком двери багажного отделения в сборе.



    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос управления замком двери багажного отделения в сборе (для моделей с правосторонним рулевым управлением) снятие

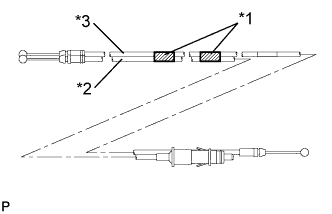

  1. Снимите 2 отрезка ленты, соединяющих трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе.

    Обозначения на рисунке
    *1
    		Лента
    *2
    		Трос устройства блокировки топливной крышки в сборе
    *3
    		Трос управления замком двери багажного отделения в сборе


    Camry ASV50 GSV50 ACV51

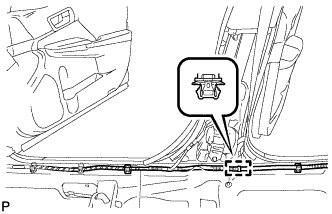

  1. Освободите направляющую, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

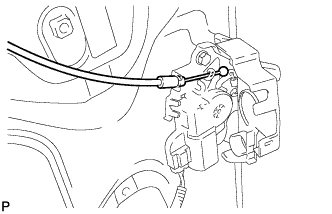

  1. Отсоедините трос управления замком двери багажного отделения.



    Camry ASV50 GSV50 ACV51

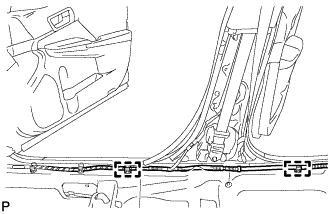

  1. Освободите 2 зажима и снимите трос управления замком двери багажного отделения в сборе.

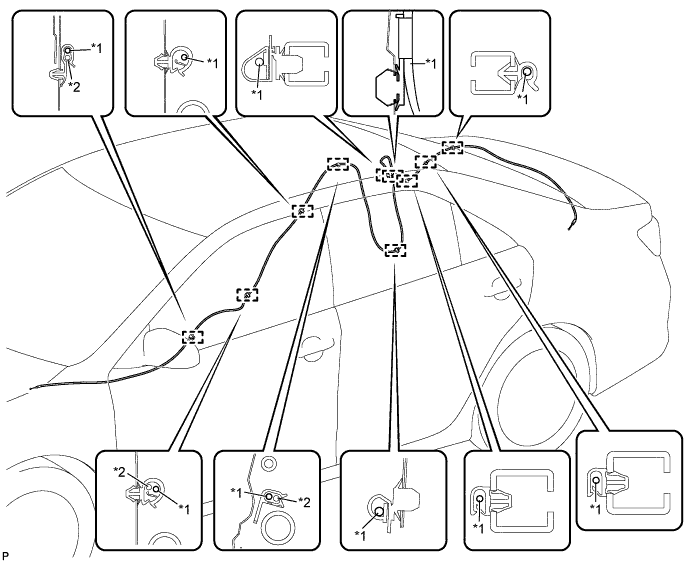

  1. Освободите 10 зажимов и снимите трос управления замком двери багажного отделения в сборе.


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос управления замком двери багажного отделения в сборе (для моделей с правосторонним рулевым управлением) снятие


    Обозначения на рисунке
    *1
    		Трос управления замком двери багажного отделения в сборе
    		*2
    		Трос устройства блокировки топливной крышки в сборе
