Трос Устройства Блокировки Топливной Крышки В Сборе (Для Моделей С Правосторонним Рулевым Управлением) -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с ручным приводом)
(Нажмите здесь)


3. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с электроприводом)
(Нажмите здесь)


4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


5. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


7. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


8. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


9. ОТСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


10. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


11. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 6 захватов и снимите опорную накладку левой задней двери.

    УКАЗАНИЕ:
    Освободите захваты с задней стороны опорной накладки.


12. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Снимите подушку заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


13. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


14. СНИМИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  1. Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня левого заднего сиденья.



    Camry ASV50 GSV50 ACV51

  1. Выверните болт.

  1. Освободите крюк и снимите боковую спинку левого заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


15. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Снимите напольный коврик багажного отделения.



16. СНИМИТЕ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  1. Снимите сетку для фиксации багажа.



17. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    Camry ASV50 GSV50 ACV51

  1. Снимите 5 фиксатора.



    Camry ASV50 GSV50 ACV51

  1. Освободите 4 фиксатора и снимите отделочную пластину заднего пола.



18. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие

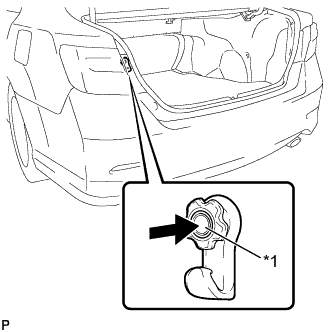

  1. Нажмите на штырь и снимите защелку облицовки багажного отделения № 1.

    Обозначения на рисунке
    *1
    		Штырь


19. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Снимите 3 фиксатора.

  1. Освободите фиксатор и снимите левую внутреннюю облицовочную накладку багажного отделения.



20. СНИМИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ


    Camry ASV50 GSV50 ACV51

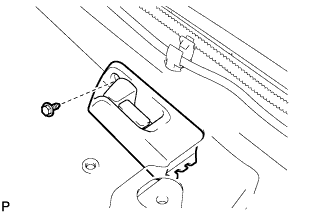

  1. Выверните винт.



    Camry ASV50 GSV50 ACV51

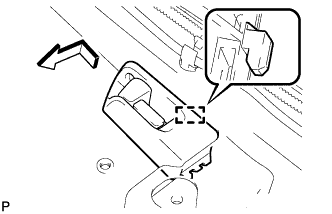

  1. Освободите направляющую и отсоедините рычаг открывания устройства блокировки топливной крышки в сборе, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

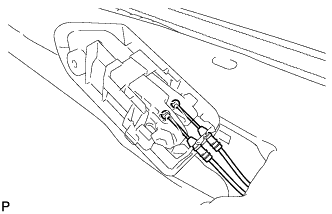

  1. Отсоедините трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе, а затем снимите рычаг открывания устройства блокировки топливной крышки.



21. СНИМИТЕ ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ


    Camry ASV50 GSV50 ACV51

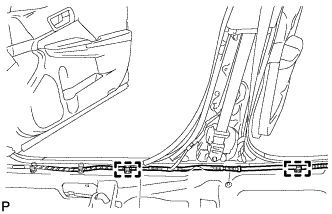

  1. Расцепите 2 зажима.



    Camry ASV50 GSV50 ACV51

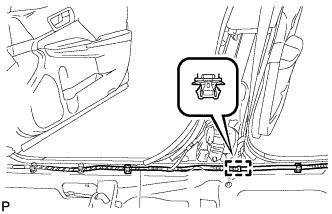

  1. Освободите зажим и отсоедините жгут проводов.



    Camry ASV50 GSV50 ACV51

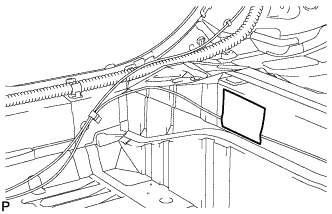

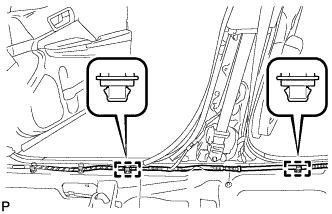

  1. Освободите 2 зажима и снимите 2 фиксатора опорной накладки.

  1. Отверните напольный коврик таким образом,чтобы можно было снять трос устройства блокировки топливной крышки в сборе.



    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие

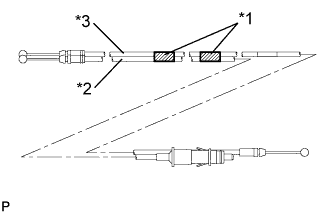

  1. Снимите 2 отрезка ленты, соединяющих трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе.

    Обозначения на рисунке
    *1
    		Лента
    *2
    		Трос устройства блокировки топливной крышки в сборе
    *3
    		Трос управления замком двери багажного отделения в сборе


    Camry ASV50 GSV50 ACV51

  1. Снимите шумозащитную накладку № 2.



    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие

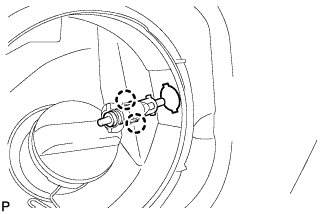

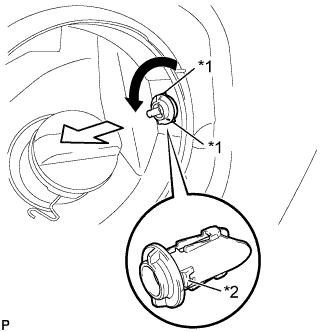

  1. Поверните держатель устройства блокировки крышки наливной горловины топливного бака, как показано на рисунке, чтобы совместить вырезы и направляющие <A> и затем потяните держатель устройства блокировки крышки наливной горловины топливного бака.

    Обозначения на рисунке
    *1
    		Вырез
    *2
    		Направляющая <A>


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие

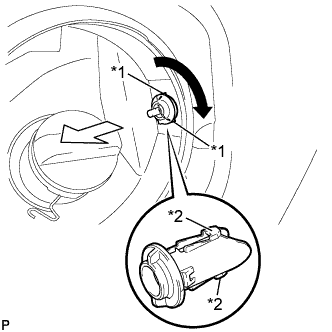

  1. Поверните держатель устройства блокировки крышки наливной горловины топливного бака, как показано на рисунке, чтобы совместить вырезы и направляющие <B> и затем потяните держатель устройства блокировки крышки наливной горловины топливного бака.

    Обозначения на рисунке
    *1
    		Вырез
    *2
    		Направляющая <B>


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие

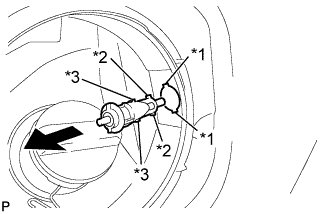

  1. Вытяните держатель устройства блокировки крышки наливной горловины топливного бака, совместив обе направляющие <B> и <C> с вырезами.

    Обозначения на рисунке
    *1
    		Вырез
    *2
    		Направляющая <C>
    *3
    		Направляющая <B>


    Camry ASV50 GSV50 ACV51

  1. Освободите 2 захвата и снимите держатель устройства блокировки крышки наливной горловины топливного бака.

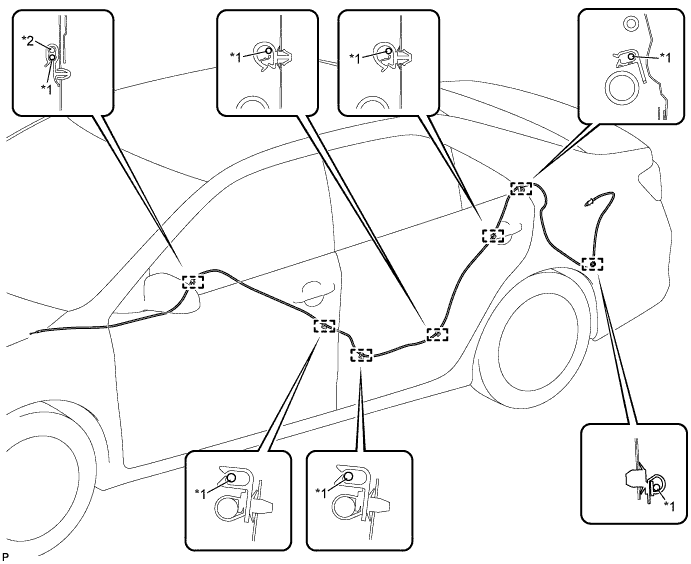

  1. Отцепите 7 зажимов и снимите трос устройства блокировки топливной крышки в сборе.


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Трос устройства блокировки топливной крышки в сборе (для моделей с правосторонним рулевым управлением) снятие


    Обозначения на рисунке
    *1
    		Трос устройства блокировки топливной крышки в сборе
    		*2
    		Трос управления замком двери багажного отделения в сборе
