Трос управления замком двери багажного отделения в сборе (для моделей с левосторонним рулевым управлением) установка. Camry ASV50

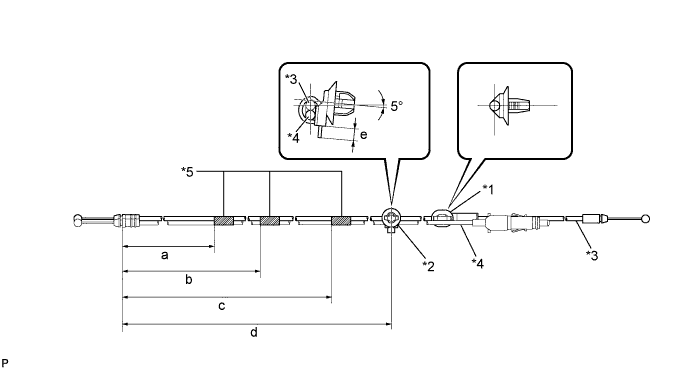

Закрепите трос управления замком двери багажного отделения в сборе на тросе устройства блокировки топливной крышки в сборе с помощью зажима и 3 отрезков ленты, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Оберните ленту вокруг указанного места от 1 до 3 раз.

2. Убедитесь, что трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе не перекручены.


Введите в зацепление 10 зажимов и установите трос устройства блокировки топливной крышки и трос управления замком двери багажного отделения.

Совместите вырезы и направляющие и затем вставьте держатель устройства блокировки крышки наливной горловины топливного бака.

Введите в зацепление 2 захвата и установите держатель устройства блокировки крышки наливной горловины топливного бака.

Введите в зацепление 2 захвата и закрепите трос устройства блокировки топливной крышки в сборе.

Введите в зацепление зажим и подсоедините трос управления замком двери багажного отделения в сборе.

Подсоедините трос управления замком двери багажного отделения в сборе.

Введите в зацепление направляющую, как показано на рисунке.

Верните напольный коврик в исходное положение.

Введите в зацепление 2 зажима и установите 2 фиксатора опорной накладки.

Подсоедините жгут проводов и введите в зацепление 3 зажима.

Подсоедините трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе к рычагу открывания устройства блокировки топливной крышки в сборе.

Введите в зацепление направляющую и установите рычаг открывания устройства блокировки топливной крышки в сборе, как показано на рисунке.

Заверните винт.

Установите 3 фиксатора.

Введите в зацепление фиксатор и установите левую внутреннюю облицовочную накладку багажного отделения.

Подсоедините штырь, чтобы установить защелку облицовки багажного отделения № 1.

Введите в зацепление 4 фиксатора и установите отделочную пластину заднего пола.

Установите 5 фиксатора.

Установите сетку для фиксации багажа.

Установите напольный коврик багажного отделения.

Установите облицовку двери багажного отделения с помощью 13 фиксаторов.

Установите спинку левого заднего сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление и закрепите боковую спинку левого заднего сиденья в сборе с помощью болта.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления левого ремня заднего сиденья.

Введите в зацепление направляющую, зажим и 2 фиксатора.

Установите левую боковую накладку заднего сиденья и закрепите болтом.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 захватами и 3 фиксаторами.

Закрепите напольное крепление переднего ремня с катушкой и преднатяжителем в сборе болтом.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Убедитесь, что ELR блокирует ремень при вытяжении.

ПРИМЕЧАНИЕ:

Проверку следует выполнять при установленном переднем ремне с катушкой и преднатяжителем в сборе.

1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.


Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Совместите метку совмещения (красную) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 6 фиксаторами.

УКАЗАНИЕ:

Введите в зацепление захваты с задней стороны опорной накладки.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья в сборе позаботьтесь о том, чтобы пряжки ремней безопасности не оказались под подушкой заднего сиденья в сборе.

Установите спинку левого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку левого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините 2 ремня безопасности заднего сиденья к 2 направляющим плечевых креплений ремней заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к левой скобе крепления системы безопасности для детей в сборе.


Установите 2 обивки спинок задних сидений и введите в зацепление 4 захвата.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Для моделей с системой подогрева сидений:

1. Подсоедините 2 разъема подогревателя сиденья.


Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья следите за тем, чтобы пряжки ремня безопасности не оказались под подушкой сиденья.
