Трос управления замком двери багажного отделения в сборе (для моделей с правосторонним рулевым управлением) установка. Camry ASV50

Установите трос управления замком двери багажного отделения в сборе и введите в зацепление 10 зажимов.

Установите трос управления замком двери багажного отделения в сборе и введите в зацепление 2 зажима.

Подсоедините трос управления замком двери багажного отделения в сборе.

Введите в зацепление направляющую, как показано на рисунке.

Закрепите трос управления замком двери багажного отделения в сборе на тросе устройства блокировки топливной крышки в сборе с помощью 2 отрезков ленты, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Оберните указанные места лентой, сделав 1-3 витка.

2. Убедитесь, что трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе не перекручены.


Верните напольный коврик в исходное положение.

Введите в зацепление 2 зажима и установите 2 фиксатора опорной накладки.

Подсоедините жгут проводов и введите в зацепление 3 зажима.

Подсоедините трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе к рычагу открывания устройства блокировки топливной крышки в сборе.

Введите в зацепление направляющую и установите рычаг открывания устройства блокировки топливной крышки в сборе, как показано на рисунке.

Заверните винт.

Установите 3 фиксатора.

Введите в зацепление фиксатор и установите правую внутреннюю облицовочную накладку багажного отделения.

Подсоедините штырь, чтобы установить защелку облицовки багажного отделения № 1.

Введите в зацепление 4 фиксатора и установите отделочную пластину заднего пола.

Установите 5 фиксатора.

Установите сетку для фиксации багажа.

Установите напольный коврик багажного отделения.

Установите облицовку двери багажного отделения с помощью 13 фиксаторов.

Установите спинку правого заднего сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление и закрепите боковую спинку правого заднего сиденья в сборе с помощью болта.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления правого ремня заднего сиденья.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья в сборе позаботьтесь о том, чтобы пряжки ремней безопасности не оказались под подушкой заднего сиденья в сборе.

Совместите метку совмещения (синюю) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

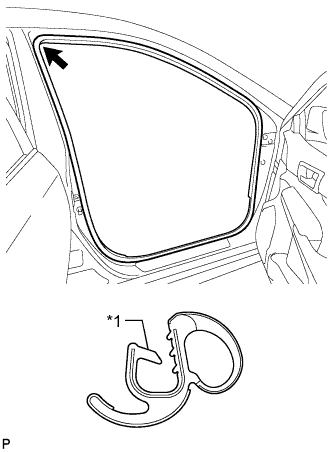

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.
